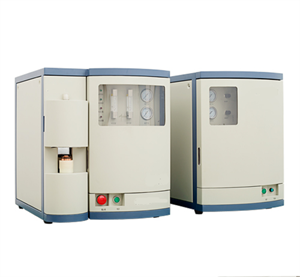

Элементные анализаторы кислорода, азота, водорода ELEMENT-7000ONH / ЭЛЕМЕНТ-7000ONH (UNIX Instruments)
 |
Элементные анализаторы кислорода, азота, водорода ELEMENT-7000ONH / ЭЛЕМЕНТ-7000ONH (производства UNIX Instruments) позволяют анализировать твердые и порошкообразные вещества, в том числе металлы и сплавы.
Анализаторы ЭЛЕМЕНТ-7000 можно считать анализаторами кислорода, азота, водорода в металлах и сплавах.
Для этих элементных анализаторов характерна высокая надежность, высокая точность и воспроизводимость анализа, низкие эксплуатационные затраты, умеренная стоимость. |
Серия элементных анализаторов ELEMENT-7000 состоит из следующих модификаций:
- ELEMENT-7000O - анализатор кислорода
- ELEMENT-7000N - анализатор азота
- ELEMENT-7000H - анализатор водорода
- ELEMENT-7000ON - анализатор кислорода и азота
- ELEMENT-7000OH - анализатор кислорода и водорода
- ELEMENT-7000ONH - анализатор кислорода, азота и водорода
Для проведения анализа образец массой обычно до 1,0 г после взвешивания помещается в графитовый тигель. Тигель помещают на специальную подставку, которая с помощью пневматической системы перемещается в импульсную печь.
Цикл анализа начинается с фазы газоудаления - из печи удаляется воздух, в котором содержатся кислород и азот. Загрузочный механизм помещает образец в чистый тигель. Содержащийся в образце кислород (O) соединяется с атомами углерода (C) из гравитового тигля до образования CO. Содержащийся в образце азот высвобождается в газообразный азот (N2) при темературе около 2200 °C. Оба полученных газа (CO и N2) транспортируются газом носителем гелием в печь окисления, где CO при взаимодействии с оксидом меди преобразуется в CO2. Концентрация CO2 определяется yнедисперсионным инфракрасным детектором (NDIR) и концентрация кислорода вычисляется. Азот определяется детектором по теплопроводности.
Возможные конфигурации и применения
| Применение |
O |
N |
H |
Модификация |
| Сталь |
+ |
+ |
+ |
ELEMENT-7000ONH, -7000ON, -7000OH |
| Титан |
+ |
+ |
+ |
ELEMENT-7000ONH, -7000ON, -7000OH |
| Медь |
+ |
|
|
ELEMENT-7000O |
| Алюминий |
+ |
|
+ |
ELEMENT-7000OH |
| Магнитные материалы |
+ |
|
+ |
ELEMENT-7000OH |
| Керамика |
+ |
+ |
|
ELEMENT-7000ON |
| Катализаторы |
+ |
|
|
ELEMENT-7000O |
| Никель и кобальт |
+ |
+ |
+ |
ELEMENT-7000ONH |
| Огнеупорные, жаростойкие материалы |
+ |
+ |
+ |
ELEMENT-7000ONH, -7000ON, -7000OH |
Особенности
- Электродная импульсная печь применяет ток высокой силы до 1000 А и нагревает графитовый тигльдо максимальной температуры 3000 °C.
- Печь имеет водяное охлаждение для избежания перегрева.
- Механизм загрузки позволяет вводить образц в тигель без попадания кислорода и азота из воздуха.
Характеристики
| Диапазон определения |
O: 0.0 - 2%
N: 0.0 - 2%
H: 0.0 - 0.1% |
| Воспроизводитмость |
O: 0.1 мкг/г
N: 0.1 мкг/г
H: 0.01 мкг/г |
| Калибровка |
Одноточечная, двухточечная, многоточечная |
| Масса образца |
1 г (может быть изменена в зависимости от содержания элемента) |
| Время анализа |
Около 3 мин. |
| Газ носитель |
Высокочистый гелий для O/N
Высокочистый азот для O/H |
| Газ для пневматической системы |
Азот или сжатый воздух, 40 - 60 psi |
| Расход газов |
Газ носитель: 600 мл/мин
Газ пневматической системы: 1 л/анализ |
| Структура |
Модульная структура, включает: аналлизатор, ПК, весы*, принтер*, охлаждающий чиллер для воды*
*опции |
| ИК кюветы |
2 ИК кюветы установлены в анализатор.
Длина каждой кюветы может быть изменена в зависимости состава образца |
| Метод детектирования |
NDIR - для O
Детектор по теплопроводности - для N и H |
| Расходные материалы |
Безводный перхлорат магния
Гидроокись натрия
Гигроскопическая вата
Оксид меди |
| Тип печи |
Электродная импульсная печь с контролем мощности. Максимальная млощность 7500 Вт |
| Максимальная температура |
Более 3000 °C |
| Габариты (ШхГхВ) |
Анализатор: 450х650х640 мм
Печь: 550х650х600 мм |
| Масса |
Анализатор: 50 кг
Печь: 115 кг |
| Электропитание |
Анализатор: макс. 500 Вт, 50/60 Гц, 220 В
Печь: макс. 8000 Вт, 50/60 Гц, 220 В |
Типичные данные измерений
| Содержание: O: 88 ppm; N: 32 ppm; H: 5.8 ppm |
| № образца |
O |
N |
H |
| 1 |
0.00878 |
0.00315 |
0.000591 |
| 2 |
0.00882 |
0.00319 |
0.000577 |
| 3 |
0.00865 |
0.00321 |
0.000592 |
| 4 |
0.00870 |
0.00316 |
0.000580 |
| 5 |
0.00900 |
0.00312 |
0.000558 |
