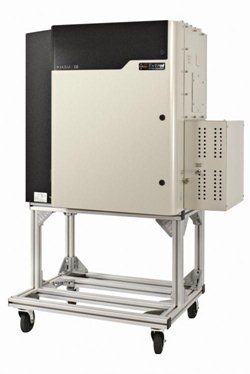

MAX-300IG - Промышленный газоанадизатор масс-спектрометр (Extrel)
 |
MAX300-IG ™ - Промышленный газоанализатор является поточным масс-спектрометром седьмого поколения Extrel высокой производительности и обеспечивает анализ газа в режиме реального времени, подходит для различных промышленных применений, включая определение: аммиака, этилена, окиси этилена, мониторинг окружающего воздуха, кислородно-конвертерный процесс стали, вакуумная кислородная декарбонизация стали, контроль биологического разложения, ферментация управления, фармацевтическая сушка растворителем.
Промышленный газоанализатор - масс-спектрометр MAX300-IG имеет прочную и надежную конструкцию, предназначенную для установки даже в жестких промышленных условиях, например, в сталелитейном заводе. Система анализатора может быть сконфигурирована для различных условий окружающей среды, от лаборатории общего назначения или производства газонаполненных ламп до применения в опасных зонах Class I Division 2. Промышленный масс-спектрометр - газоанализатор MAX300-IGX ™ ATEX - модель для применения в зонах со взрывоопасной атмосферой ATEX Zone 1. |
Технические характеристики и преимущества промышленного газоанализатора - масс-спектрометра Extrel MAX300-IG включают в себя:
"Безаварийную" блокировка защищает систему от сбоя питания или внезапной потери вакуума. Вакуумная камера также оснащена вакуумметром и автоматической выпускной узел.
- Уникальная конструкция ввода, кторая позволякт делать замену за считенные секунды без необходимости утомительного выравнивания
- Автоматический выбор потока для опций выбора образца
- Система может быть настроена для более чем 164 потоков
- Двухкатодный ионизатор
- Один катод используется для работы, в то время как второй нить катод в качестве запасного
- Система обеспечивает автоматическое переключение катодов для непрерывной работы
- Детектор Фарадея
- Опциональный двойной детектор Фарадея / детектор с электронным умножителем расширяет диапазон от 10 ppb до 100% динамического диапазона, от 10 ррm до 100% со стандартным детектором
- Быстрый анализ с типичным временем анализа 12 секунд для 30 компонентов
- Высокая степень сжатия турбомолекулярного насоса
- "Безаварийная" блокировка защищает систему от сбоя питания или внезапной потери вакуума. Вакуумная камера также оснащена вакуумметром и автоматическим выпускным устройством
- Диапазон масс от 1-250 а.е.м. (опционально 300 а.е.м.) с возможностью контроля газов и паров с фрагментами масс, которые попадают в этот диапазон
- Система VacTRACÂ ™, которая позволяет оператору выполнять плановое техническое обслуживание быстро и легко
Программное обеспечение Questor® 5 работающее под операционной системой Microsoft Windows® и предоставляет веб-интерфейс пользователя. Система может быть доступна из прямого сетевого соединения самостоятельных узлов, LAN или Интернет через соединение Ethernet контроллера прибора. Контроллер прибора выступает в качестве веб-сервера, предоставляющего доступ к веб странице графическиого интерфейса пользователя (GUI) анализатора. Защита пользовательским паролем осуществляется для обеспечения операционной безопасности данных. Ведение расширенного журнала событий для целостности данных и обеспения соответствия 21 CFR Правил §11.
Система выполняет расширенную диагностику во время выполнения SmartStart ™ и непрерывно осуществлент мониторинг диагностики во время работы, чтобы обеспечить правильность данных. Статус системы отображает важные параметры системы и регистраторует важные события в системе и возникающие проблемы.
Характеристики и преимущества программного обеспечения Questor 5 включают:
- Возможность мониторинга неограниченного количества компонентов
- Концентрации компонента, интенсивности и полученные (рассчитанные) значения отображаются, хранится и выдаются в виде определенном пользователем
- Отображаемые опции включают графический и табличный дисплеи в реальном времени и архивные данные
- Одноионный мониторинг или сканирование в полном диапазоне масс могут быть выбраны пользователем
- Использование многомерного анализа для повышения производительности в сложных матрицах
Дополнительные характеристики и преимущества промышленного газоанализатора - масс-спектрометра Extrel MAX300-IG смотрите брошюре MAX300-IG и заметках по применению или обратитесь в UNIX Insruments/
Применения
Нефтехимия
Уксусная кислота
Акрилонитрил
Мониторинг загрязнения атмосферного воздуха
Аммиак
Исследования катализа
Газификация угля
Этилен
Окисид этилена
Горючий газ
Водород
Циановодород
Полиэтилен
Полипропилен
Метанол
Природный газ
Винилхлорид
Мониторинг окружающей среды
Фтористые соединения
Анализ сточных вод
Пропан дегидрогенизатор
Металлургия
Доменные печи
Коксовые печи
Обуглероживание
Вакуумный обезуглероживание
Анализ атмосферы
Горючий газ
Мониторинг выбросов
Газосмесительные установки
Кислородно-конвертерный процесс
|
Фармация
Биокатализ
Регениерация растворителья
Мониторинг лиофилизации
Чмстота сырья
Мониторинг выбросов
Анализ сточных вод
Сушилки
Мониторинга загрязнения
Анализ атмосферного воздуха
Производство полупроводников / Добыча газа
Анализ примесей в высокочистых газах
Анализ выбросов газов
Эффективность очистки воздуха
Мониторинга загрязнений атмосферного воздуха
Определение аргона в кислороде
Анализ сточных вод
Анализ воды
Мониторинг содержания хлора
Мониторинг сульфитов
Производительность системы аэрации
Анализ HRVOC
|
Промышленный газоанализатор MAX300-IG является последней промышленной системой в семействе квадрупольных масс-спектрометров Extrel высокого класса. Это седьмое поколение он-лайн масс-процесс-спектрометров предназначеных для удовлетворения постоянно меняющихся потребностей клиентов по всему миру.
Чтобы дополнить свою систему MAX300-IG, Extrel предлагает самый широкий набор систем ввода, в том числе соленоиды и клапаны с малым и большим внутренним диаметром. MAX300-IG может быть настроены с таким количеством позиций для пробы, как вам нужно, чтобы оптимизировать ваше применение.
| Масс анализатор |
3/4" (19 мм) крадроупольный масс фильтр высокой пропускной способности |
| Диапазон масс |
2 - 250 а.е.м. стандартно
2 - 300 а.е.м. стандартно |
| Детектируемые компоненты |
Любой газ или пар с молекулярной массой или фрагментным ионном в диапазоне масс |
| Количество компонентов |
Неограничено |
| Массы компонента |
Неограничено, возможен многопараметрический анализ |
| Верхний предел детектирования |
100% |
| Нижний предел детектирования |
Для компонентов без интерференции
- Фарадей: 10 ppm
- Электронный умножитель: 10 ppb |
| Динамический диапазон |
Фарадей: 5 порядков (105)
Двойной Фарадей / электронный умножитель: 8 порядков (108) |
| Скорость анализа |
Типично 400 милисекунд на компонент |
| Точность анализа |
+/- 0,0025 абсолютная, основанная на 1% -ной концентрации аргона без каких-либо интеференций |
| Стабильность аназиза |
+/- 0,005 абсолютная, свыше 30 дней, на 1% концентрации аргона без каких-либо интерференций |
| Катоды |
Два, один активный и один запасной с автоматическим переключением на непрерывной работы |
| Каналы отбора пробы |
Неограничено |
| Окна отображения очередных событий |
Неограничено |
| Аналитические методы |
Неограничено |
| Методы последовательности |
Неограничено |
| Методы оповещения |
Неограничено |
| Производные значения |
Неограничено |
| Режим сканирования |
Возможность сканирования а выбранном пользователем диапазоне массе или во всем диапазоне масс анализатора |
| Электропитание |
- Две линии 115 В переменного тока, 50/60 Гц, 15 А
- Одня линия 230 В, 50/60 Гц, 20 А |
| Выходная мощность |
Номинальная 2500 Вт, номинальная 2750 Вт |
| Вес анализатора |
190 кг |
| Вес передвижной подставки |
18 кг |
| Габариты с подставкой (ВхГхШ) |
161х64х122 см |
| Температура эксплуатации |
от -20 ° С до 49 ° С
с холодным стартом > 12 ° C |
| Классификация зон эксплуатации |
Class I, Division 2 Groups B, C, D, T3,
Class I, Division 1 Groups B, C, D, T3
ATEX Zone 1, Group II B + H2, T4 |
| Программное обеспечение |
Extrel Questor 5 Process Control Software, веб интерфейс пользователя |
| 3 пользовательских уровня безопасности |
Administrator, User, Viewer |
| Отображение информации |
Отображаемая информация и управление передается на монитор ПК с Windows и Internet Explorer с помощью Ethernet |
| Аналоговые входы и выходы |
Неограничено |
| Цифровые входы и выходы |
Неограничено |
| Подключения |
Ethernet, двунаправленный Modbus RTU или TCP / IP, OPC и аналоговые выходы |
|
