Senscient ELDS 1000 CH4 - XC - Лазерный газосигнализатор (детектор газа) открытой дистанции для обнаружения природного газа / метана для кросс-канального размещения (Senscient)
![cross-duct-ch4.gif](/getattachment/products/Промышленное-оборудование/Промышленнные-анализаторы/Газосигнализаторы/Senscient-CH4---XD/cross-duct-ch4.gif.aspx?width=300&height=234) |
Кросс-канальный сигнализатор газа специализирован для детектирования природного газа / метана (CH4).
Прибор состоит из отдельных передатчика и приемника, сертифицированных для использования в потенциально взрывоопасных средах, и может обнаружить CH4 на расстоянии от 0,5 до 5 метров.
Компоненты газосигнализатора имеют коррозионно-стойкие корпуса из высококлассной нержавеющей стали 316.

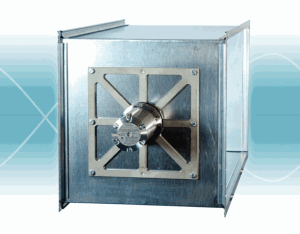

Этот газосигнализатор как правило устанавливается на противоположных стенках вентиляционных воздуховодов и имеет быстродействие менее 0.25 секунды. Прибор идеально подходит для быстрой индикации концентрации газа и управления процессом вентиляции.
При отсутствии необходимости в расходных материалах и запатентованной функции ежедневного автоматического самотестирования «SimugasTM ', детектор газа Senscient ELDSTM CH4 - XD имеет более низкие затраты на установку и эксплуатацию по сравнению с традиционными детекторами взрывоопасных газов, обнаруживающими детектируемый газ в фиксированной точке и кросс канальными детекторами. . |
Применение
Кросс-канальные газовые детекторы метана (CH4) модификации XC используются для применений, где как ожидается, будут фоновые концентрации CH4 и цель состоит в том, чтобы обнаружить существенные изменения в этих уровней, например в вытяжной вентиляции угольной шахты. Эти газовые детекторы, как правило, устанавливают на противоположных боковых стенках воздуховодов, чтобы обеспечить раннее выявление опасной концентрации метана и быструю активацию процессов исполнительных действий.
- Угольные шахты - вентиляционный воздух.
Особенности
- Самая высокая скорость отклика (<0,25 секунды) - Повышение безопасности путем раннего предупреждения.
- Функция автоматического ежедневного самотестирования SimuGasTM - Отсутствие ручного вмешательства оператора или текущих затрат для рутинного определения газа.
- Повышенная чувствительность по сравнению с обычными ИК-детекторами газа, например 0-10,25 или 100% LEL - обеспечивает раннее детектирование и принятие соответствующих исполнительных мер.
- Специализация на CH4 - Отсутствие ложных тревог от других углеводородных газов, как бывает со многими другими технологиями детектирования горючих газов.
Senscient ELDSTM
Приборы Senscient ELDS (Лазерная Диодная Спектроскопия Усиленной интенсивности) основаны на очевидных преимуществах лазерного зондирования газа, поднимая этот принцип зондирования на следующий уровень.
Запатентованные технологии, такие как FingerprintTM и SimuGasTM, обеспечивают самые высокие уровни избирательности газа, отсутствие ложных тревог и полную безопасность в самых сложных условиях эксплуатации.
Обнаруживаемые газы включают: метан (CH4), этилен (С2Н4), аммиак (NH3), диоксид углерода (СО2), сероводород (H2S), хлороводород (HCl) и фтороводород (HF). Другие газы могут быть добавлны.
Спецификации
Газ |
Метан (CH4) |
Диапазоны |
0-25% LEL |
0-100% LEL |
Длина оптического пути |
0.5 - 5 м |
Формат |
Отдельные трансмиттер (Tx) и ресивер (Rx) |
Время отклика |
T90 =< 0,25 сек. |
Воспроизводимость |
< ± 5% полной шкалы |
Линейность |
< ± 5% полной шкалы |
Класс защиты |
IP66/67 NEMA тип 4/4X/6 |
Материал корпуса |
316L нержавеющая сталь |
Материал линзы Tx |
Шлифованное оптическое стекло |
Материал линзы Rx |
Асферическое оптическое стекло |
Рабочая температура |
от -40°C до +60°C (окружающая среда) |
Влажность |
0 – 100% RH (без конденсации) |
Вибрация |
10 – 150 Гц, 2 g |
EMC - электромагнитная совместимость |
EN50270 |
Габариты |
Tx/Rx 140 мм диам.. x 300 мм
Монтажная пластина (с отверстиями для фиксации) доступна в 3 вариантах:
180 мм х 180 мм
250 мм х 250 мм
400 мм х 400 мм |
Масса |
Tx = 12,8 кг, Rx 13,8 кг (с кронштейном)
Монтажны пластины:
180 мм - 1,6 кг каждая
250 мм - 2,7 кг каждая
400 мм - 5,5 ег каждая |
Монтаж |
Tx & Rx требуются монтажные пластины (заказываются отдельно), для плоских каналов настенные фиксаторы (болты в комплект постаки не входят). |
|
Оптика |
Использование технологии HARMONIC FINGERPRINTTM гарантирует отсутствие ложных срабатываний при неблагоприятных условиях окружающей среды, смещении или частичном затенении (помехах на оптическом пути). |
Выравнивание по оси |
+/- 2.5° |
Затенение |
> 95% |
Подогрев оптики |
Tx и Rx линзы постоянно подогреваются |
Лазерный луч |
Class 1 (безопасный для глаз) IEC 60825-1 |
|
Калибровка |
Заводская калибровка на период эксплуатации, процедуры калибровки не требуется. |
|
Электрические параметры |
Рабочее напряжение |
Tx и Rx +24В DC , (+18 - +32В DC) |
Потребляемая мощность |
Tx = 12 Вт (макс.), Rx = 10 Вт (макс.) |
Outputs (Аналоговые x 2) |
4-20 мА |
|
Конфигурируемые для 2 изолированных проводов или 1 провода, приемник или источник.
Первичный диапазон 4-20 мА (1)
Вторичный диапазон на 4-20 мА (2),
Примечание: Вторичный диапазон, как правило, больше, чем первичный |
Слабый сигнал |
3 мА (конфигурируемый от 1 до 4 мА) |
Блокирование луча |
2.5 мА (конфигурируемый от 0 до 3.5 мА) |
Блокировка |
2 мА (конфигурируемый от 1 до 3.5 мА) |
Неполадка |
0.5 мА (конфигурируемый от 0 до 1 мА) |
Превышение диапазона |
21.5 мА (конфигурируемый от 20 до 21.9 мА) |
Выход цифровой |
Поддержка HART 7.1 и MODBUS RTU |
|
|
Полнота безопасности |
Подходит для использования в системах безопасности SIL2 в соответствии с IEC 61508 |
|
Сертификация / аттестация |
CSA и UL |
Class I Div 1 Groups B C & D T5
Class II Div 1 Groups E F & G T5
Class III Div 1
Ex d IIB + H2 T5
Class I, Zone 1, AEx d IIB + H2 T5
Tamb = -40°C to +60°C
Entry: ¾” NPT |
ATEX / IECEx |
II 2 GD Exd IIB + H2 T5
Tamb -40OC to +60OC Gb
and Ex tb IIIC T100OC
Tamb = -40°C to +60°C Db IP66/67
Entry: M25 |
ГОСТ К |
II 2 G Ex d IIB + H2 T5
II 2 D Ex tD A21 IP66/67 T100°C
T окр. ср. = -40°C - +60°C
Entry: M25 |
ГОСТ Р |
1EXDIIBT5/H2X
Entry: M25 |
InMetro |
Ex d UB + H2 T5 Gb
Ex tD A21 IP66/67 T100°C
-40°C < Tas +60°C
Entry: M25 |
|
Аксессуары |
Апробированный промышленный компьютер, в комплекте с программным обеспечением SITE |
|
Информация для заказа |
Для заказа укажите: |
Senscient ELDS 1000 XC |
Тип газа |
CH4 |
Измеряемый диапазон |
например, 0-25% LEL |
Длина оптическог пути |
0.5 - 5 м |
Сертификация |
например, ATEX |
Монтажная пластина |
например, 250 х 250 мм |
LEL - нижний предел взрывоопасной концентрации (low emergency level)
LEL.m (low emergency level) является признанной единицей измерения горючих газов при обнаружении на открытой дистанции. Например 1 LEL.m может представлять собой облако целевого газа шириной 1 метр, концентрация которого находится на взрывоопасном уровне (100% LEL).
Вспомогательное оборудование и аксессуары
Газовые детекторы откытой дистанции Senscient ELDSTM требуют дополнительно промышленный компьютер или планшет, а также программное обеспечение Senscient. Это имеет важное значение для получения оптимальной производительности и проведения диагностики неисправностей.
Дополнительные аксессуары включают газовую проверочную кювету и втулки для выравнивания.
Интерфейсный терминал (ПК)
Терминал-Интерфейс (ПК) необходим в процессе эксплуатации для скачивания журнала событий и диагностики неполадок. Этот промышленный ПК подходит для тяжелых промышленных условий и опасных зон Zone 2 или класса I, раздел 2.
- Класс защиты IP 65, с 10,4-дюймовым сенсорным экраном.
- Операционная система Microsoft Windows 7 Professional или выше.
- Предустановленное интерфейсное ПО Senscient S.I.T.E.TM.
- Возможность удаленного доступа для обслуживания через Интернет..
- Интерфейсный кабель USB - RS485 и защита для жесткопроводного интерфейса (длина 2 м).
|
![pc.gif](http://unix-i.ru/getattachment/products/%D0%9F%D1%80%D0%BE%D0%BC%D1%8B%D1%88%D0%BB%D0%B5%D0%BD%D0%BD%D0%BE%D0%B5-%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9F%D1%80%D0%BE%D0%BC%D1%8B%D1%88%D0%BB%D0%B5%D0%BD%D0%BD%D0%BD%D1%8B%D0%B5-%D0%B0%D0%BD%D0%B0%D0%BB%D0%B8%D0%B7%D0%B0%D1%82%D0%BE%D1%80%D1%8B/%D0%93%D0%B0%D0%B7%D0%BE%D1%81%D0%B8%D0%B3%D0%BD%D0%B0%D0%BB%D0%B8%D0%B7%D0%B0%D1%82%D0%BE%D1%80%D1%8B/Senscient-H2S/pc.gif.aspx?width=250&height=167) |
Интерфейсный терминал (Планшет)
Терминал-интерфейс (Планшет) необходим в процессе эксплуатации, для скачивания журнала событий и диагностики неисправностей. Этот планшет является альтернативой промышленного ПК и подходит только для использования в безопасной зоне. Требуется разрешение на проведение работ, если используется во взрывоопасных зонах.
- 10.6-дюймовый сенсорный экран, крышка и интегрированная клавиатура.
- Операционная система Microsoft Windows 8.
- Предустановленное интерфейсное ПО Senscient S.I.T.E.TM
- Возможность удаленного доступа для просмотра состояния и обслуживания через интернет.
- Интерфейсный кабель USB - RS485 и защита для жесткопроводного интерфейса (длина 2 м)
|
|
Втулки для выравнивания
Рекомендуются для воздуховодов, которые могут не иметь параллельных противоположных стенок или стенки воздуховода могут быть деформированы после установки приборов.
Каждый комплект включает в себя 2 втулки из твердого эластомера, которые устанавливаются между трансмиттером или ресвером и их соответствующими монтажными пластинами. Втулки скрепляются при помощи монтажных болтов, входящих в комплект, это обеспечивает дополнительное угловое выравнивание.
- Подходят для промышленной атмосферы
- Изготовлены из твердого эластомера
- Хорошая долговременная стабильность.
|
![adjustment-bushing.gif](/getattachment/products/Промышленное-оборудование/Промышленнные-анализаторы/Газосигнализаторы/Senscient-CH4---XD/adjustment-bushing.gif.aspx?width=250&height=177)
|
Газовая кювета (опция)
Все сигнализаторы газа открытой дистанции Senscient ELDSTM,, работающие на оаснове лазерной диодной спектроскопии, включают запатентованную функцию ежедневного автоматического тестирования SimuGasTM, исключающую необходимость ручного рутинного тестирования, тестирования газа или пластиковых фильтров.
Там, где местные процедуры требуют проведения тестирования с целевым газом, эта газовая кювета может быть наполнена тестовым газом соответствующей концентрации и размещена на оптическом пути перед ресивером и снаружи по отношению к рабочему каналу.
- Конструкция из нержавеющей стали.
- Газовые трубки на входе / выходе и колпачки
- Многоразовый газовый мешок.
|
![gas-challenge-cell.gif](/getattachment/products/Промышленное-оборудование/Промышленнные-анализаторы/Газосигнализаторы/Senscient-CH4---XD/gas-challenge-cell.gif.aspx?width=250&height=174)
|
Информация для заказаза
Кат. № |
Наименование |
A-5060-1 |
Интерфейсный терминал (ПК), соответствует UL1604 или
ANSI/ISA 12.12.01 |
A-5060-2 |
Интерфейсный терминал (ПК), соответствует ATEX Approved |
A-5060-3 |
Интерфейсный терминал (ПК), соответствует ATEX, в комплекте с C-Tick для Австралии |
A-5065-0 |
Инттерфейсный терминал (Планшет) |
A-5121-2 |
Кросс-канальная заполняемая газовая тестовая кювета |
A-5030-1 |
Кросс-канальные втулки для выравнивания (набор) с болтами для одной системы |
