Senscient ELDS OPGD 1000 HCl - Лазерный газосигнализатор (детектор  газа) открытой дистанции для обнаружения хлороводорода (Senscient)

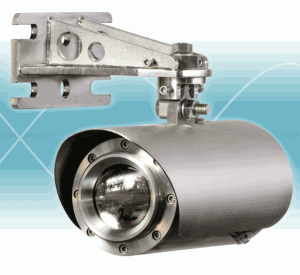

h2s.gif Сигнализатор газа откытой дистанции (OPGD) специализирован для детектирования хлороводорода (HCl).
Прибор состоит из отдельных передатчика и приемника, сертифицированых для использования в потенциально взрывоопасных средах, и может обнаружить HCl на расстоянии от 5 до 60 метров. Компоненты газосигнализатора имеют коррозионно-стойкие корпуса из высококлассной нержавеющей стали 316. Газосигнализатор идеально подходит для применения береговых и морских сооружениях, на улице и в закрытых помещениях. При отсутствии необходимости в расходных материалах и запатентованной функции ежедневного автоматического самотестирования «SimugasTM ',  детектор газа Senscient ELDSTM HCl имеет более низкие затраты на установку и эксплуатацию по сравнению с традиционными детекторами токсичных газов, обнаруживающими детектируемый газ в фиксированной точке.

Применение

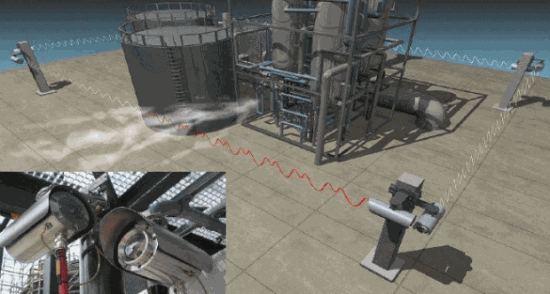

Сигнализаторы газа открытой дистанции для обнаружения HCl (хлороводорода) используются для мониторинга неконтролируемых выбросов, защиты персонала и предупреждения о неисправности оборудования предприятия. Эти газосигнализаторы обычно устанавливают, так чтобы обеспечить барьер для обнаружения по периметру предприятия, производственной зоны, или зоны хранения; или распологают в непосредственной близости от конкретных деталей и узлов, которые создают реальный риск утечки газа: например насосные агрегаты, редукторы давления, клапаны и фланцы.
  • Нефтехимические заводы
  • Химические заводы
  • Металлургические заводы
  • Предприятия металлообработки

Особенности

Самая высокая скорость отклика (<3 секунд) - Повышение безопасности путем раннего предупреждения.
Рабочая дистанция до 60 метров - Существенная экономия затрат на установке. Нет необходимости устанавливать большее количество газовых детекторов с фиксированной точкой детектрования.
Опсутствие расходных материалов - Отсутствие текущих эксплуатационных издержек по замене чувствительных элементов и сопутствующих трудозатрат.
Функция автоматического ежедневного самотестирования SimuGasTM - Отсутствие ручного вмешательства оператора или текущих затрат для рутинного определения газа.
Специализация на HCl - Отсутствие ложных тревог от интерференции газов, а также как бавает с многоточеными детекторами токсичных газов.
Подключение BluetoothTM - Нет необходимости физического вмешательства для опроса, скачивания журнала событий и поиска неисправностей.


Senscient ELDSTM
Приборы Senscient ELDS (Лазерная Диодная Спектроскопия Усиленной интенсивности) основаны на очевидных преимуществах лазерного зондирования газа, поднимая этот принцип зондирования на следующий уровень.
Запатентованные
технологии, такие как FingerprintTM и SimuGasTM, обеспечивают самые высокие уровни избирательности газа, отсутствие ложных тревог и полную безопасность в самых сложных условиях эксплуатации.
Обнаруживаемые газы включают: метант (CH4), этилен (С2Н4), аммиак (NH3), диоксид углерода (СО2), сероводород (H2S), хлороводород (HCl) и фтороводород (HF). Другие газы могут быть добавлны.


Спецификации
Газ Сероводород (HCl)
Диапазоны 0-50 ppm.m
Длина оптического пути 5 - 60 м
Формат Отдельные трансмиттер (Tx) и ресивер (Rx)
Время отклика T90 =< 3 сек.
Воспроизводимость < ± 5% полной шкалы
Линейность < ± 5% полной шкалы
Класс защиты IP66/67 NEMA тип 4/4X/6
Материал корпуса 316L нержавеющая сталь
Материал линзы Tx Шлифованное оптическое стекло
Материал линзы Rx Асферическое оптическое стекло
Рабочая температура от -40°C до +60°C (окружающая среда)
Влажность 0 – 100% RH (без конденсации)
Вибрация 10 – 150 Гц, 2 g
EMC - электромагнитная совместимость EN50270
Габариты Tx/Rx 140 мм диам.. x 300 мм
Масса Tx/Rx 12 кг каждый (с кронштейном)

Монтаж Tx & Rx поставляются с монтажными
кронштейнами, снабженными отверстиями для фиксации на плоской поверхности или на металлической мачте. (Заметка:
монтажные стойки должны быть от 4 "до 6" [от 100 мм до 150 мм] диаметром. Крепежные болты / U болты не входят в комплект)

Оптика
Использование технологии HARMONIC FINGERPRINTTM гарантирует отсутствие ложных срабатываний при неблагоприятных условиях окружающей среды, смещении или частичном затенении (помехах на оптическом пути).
Выравнивание по оси +/- 0.5°
Затенение > 95%
Подогрев оптики Tx и Rx линзы постоянно подогреваются
Лазерный луч Class 1 (безопасный для глаз) IEC 60825-1

Калибровка Заводская калибровка на период эксплуатации, процедуры калибровки не требуется.

Электрические параметры
Рабочее напряжение Tx и Rx +24В DC , (+18 - +32В DC)
Потребляемая мощность Tx = 12 Вт (макс.), Rx = 10 Вт (макс.)
Outputs (Аналоговые x 2) 4-20 мА
  Конфигурируемые для 2 изолированных проводов или 1 провода, приемник или источник.
Первичный диапазон 4-20 мА (1)
Вторичный диапазон на 4-20 мА (2),
Примечание: Вторичный диапазон, как правило, больше, чем первичный
Слабый сигнал 3 мА (конфигурируемый от 1 до 4 мА)
Блокирование луча 2.5 мА (конфигурируемый от 0 до 3.5 мА)
Блокировка 2 мА (конфигурируемый от 1 до 3.5 мА)
Неполадка 0.5 мА (конфигурируемый от 0 до 1 мА)
Превышение диапазона 21.5 мА (конфигурируемый от 20 до 21.9 мА)
Выход цифровой Поддержка HART 7.1 и MODBUS RTU

Полнота безопасности Подходит для использования в системах безопасности SIL2 в соответствии с IEC 61508

Сертификация / аттестация
CSA и UL Class I Div 1 Groups B C & D T5
Class II Div 1 Groups E F & G T5
Class III Div 1
Ex d IIB + H2 T5
Class I, Zone 1, AEx d IIB + H2 T5
Tamb = -40°C to +60°C
Entry: ¾” NPT
ATEX / IECEx II 2 GD Exd IIB + H2 T5
Tamb -40OC to +60OC Gb
and Ex tb IIIC T100OC
Tamb = -40°C to +60°C Db IP66/67
Entry: M25
ГОСТ К II 2 G Ex d IIB + H2 T5
II 2 D Ex tD A21 IP66/67 T100°C
T окр. ср. = -40°C - +60°C
Entry: M25
ГОСТ Р 1EXDIIBT5/H2X
Entry: M25
InMetro Ex d UB + H2 T5 Gb
Ex tD A21 IP66/67 T100°C
-40°C < Tas +60°C
Entry: M25

Аксессуары Устройство для оптического выравнивания с кейсом для транспортировки
Апробированный промышленный компьютер, в комплекте с программным обеспечением SITE

Информация для заказа
Для заказа укажите: Senscient ELDS 1000
Тип газа HCl
Измеряемый диапазон например, 0-50 ppm.m
Длина оптическог пути 5 - 60 м
Сертификация например, ATEX
ppm.m является признанной единицей измерения токсичных или горючих газов при обнаружении на открытой дистанцииь. Например 250 ppm.m может представлять облако целевого газа шириной в 1 метр, концентрация составляет 250 ppm или облако целевого газа шириной 2 метра с концентрацией 125 ppm.

Вспомогательное оборудование и аксессуары

Газовые детекторы прямой видимости Senscient ELDSTM требуют дополнительно устройство оптического выравнивания и промышленный компьютер или планшет, а также программное обеспечение Senscient. Это имеет важное значение для получения оптимальной производительности и проведения диагностики неисправностей.
Дополнительные аксессуары включают газовую кювету и защитные колпаки.


Интерфейсный терминал (ПК)
Терминал-Интерфейс (ПК) необходим в процессе эксплуатации для скачивания журнала событий и диагностики неполадок. Этот промышленный ПК подходит для тяжелых промышленных условий и опасных зон Zone 2 или класса I, раздел 2.
  • Класс защиты IP 65, с 10,4-дюймовым сенсорным экраном.
  • Операционная система Microsoft Windows 7 Professional или выше.
  • Предустановленное интерфейсное ПО  Senscient S.I.T.E.TM.
  • Возможность удаленного доступа для обслуживания через Интернет.
  • Полная связь через Bluetooth устраняет необходимость в платформе доступа.
  • Интерфейсный кабель USB - RS485 и защита для  жесткопроводного интерфейса (длина 2 м).
Интерфейсный терминал (Планшет)
Терминал-интерфейс (Планшет) необходим в процессе эксплуатации, для скачивания журнала событий и диагностики неисправностей. Этот планшет является альтернативой промышленного ПК и подходит только для использования в безопасной зоне. Требуется разрешение на проведение работ, если используется во взрывоопасных зонах.
  • 10.6-дюймовый сенсорный экран, крышка и интегрированная клавиатура.
  • Операционная система Microsoft Windows 8.
  • Предустановленное интерфейсное ПО Senscient S.I.T.E.TM
  • Возможность удаленного доступа для просмотра состояния и обслуживания через интернет.
  • Полная связь через Bluetooth устраняет необходимость в платформе доступа.
  • Интерфейсный кабель USB - RS485 и защита для жесткопроводного интерфейса (длина 2 м)
Устройство оптического выравнивания
 Точное устройство оптического выравнивания с интегрированным кольцом оптических данных для проведения точного "по оси" выравнивания, устранения ошибок параллакса, нахождения лучших областей установки.

Регулируемое увеличение (от 1,5 до 4,5 X 21 мм).
  • Оптика, основанная на призме, обеспечивает 'правильный путь' просмотра.
  • Простой 'перекретное' выравнивание.
  • Нержавеющая сталь, пружинный механизм, муфты позволяют вести монтаж одной рукой.
  • Прочный кейс со вставкой и плотного вспененного материала.
Газовая кювета (опция)
 Все сигнализаторы газа открытой дистанции Senscient ELDSTM,, работающие на оаснове лазерной диодной спектроскопии, включают  запатентованную функцию ежедневного автоматического тестирования SimuGasTMисключающую необходимость ручного рутинного тестирования, тестирования газа или пластиковых фильтров.

Там, где местные процедуры требуют проведения тестирования с  целевым  газом, эта 29,2 см газовая кювета может быть поднесена к любому трансмиттеру или ресиверу, преварительно заполненная газом  соответствующей  концентрации.
  • Конструкция из нержавеющей стали.
  • Высококачественные газовые клапаны на входе / выходе
  • Прочный кейс со вставкой и плотного вспененного материала.
Подходит для использования со следующими газами: СН4, C2H4, CO2, H2S, Мульти углеводородных газов, и NH4

Защиный колпак (опция)

Все сигнализаторы газовSenscient ELDSTM, для эксплуатации на открытых пространствах поставляются с защитным колпаком от солнца / осадков. Для экстремальных условий (выпадения снега, дождя, солнечных лучей, колпаки обеспечивают улучшенную физическую защиту.
  • Конструкция из нержавеющей стали.
  • Защищает от солнца / осадков.
  • Обеспечивает дополнительную радииальную защитк.
  • Обеспечивает дополнительную защиту объектива (15 см) .n.

Информация для заказаза

Кат. № Наименование
A-5060-1 Интерфейсный терминал (ПК), соответствует UL1604 или
ANSI/ISA 12.12.01
A-5060-2 Интерфейсный терминал (ПК), соответствует ATEX Approved
A-5060-3 Интерфейсный терминал (ПК), соответствует ATEX, в комплекте с C-Tick для Австралии
A-5065-0 Инттерфейсный терминал (Планшет)
A-5000-1 Устройство оптического выравнивания с кейсом для транспортировки
A-5030-1 Газовая кювета с кейсом для транспортировки
A-5080-8 Защитные колпаки (2 шт.)
