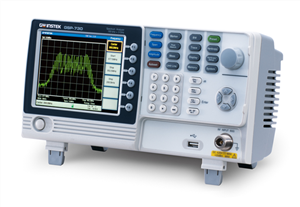

Анализатор спектра GSP-730 (GW Instek).
Модельный ряд анализаторов спектра GW Instek пополнился портативной моделью GSP-730 с диапазоном до 3 ГГц. По своим параметрам и цене новый анализатор спектра GSP-730 относится к приборам бюджетного класса. Размеры прибора 296 x 13 x 105 мм, вес 2,2 кг. Анализатор спектра легко умещается на столе учебной лаборатории, на рабочем месте ремонтника или настройщика. Анализатор спектра GSP-730 имеет высококонтрастный большой ЖК-дисплей с разрешением 640 x 480".
- Частотный диапазон 150 кГц ... 3 ГГц
- Цифровая ФАПЧ
- Диапазон измерения уровня: –100…20 дБмВт
- Фазовые шумы от -85 дБн/Гц
- Фильтры ПЧ: 30 кГц, 100 кГц, 300 кГц, 1 МГц
- Маркерные измерения , запись спектрограмм, пределов допусков, профилей во внутреннюю память и на внешний носитель
- Режим допускового контроля
- Автоустановка уровня амплитуды и полосы обзора
- Интерфейсы USB, RS-232, выход VGA
- Универсальное питание: 100…240 В (50/60 Гц)
- Компактный и легкий для переноски
|
|
Частота
|
|
Частотный диапазон
|
150 кГц…3 ГГц
|
|
Полоса обзора
|
Нулевая; 100 Гц… 3 ГГц (разрешение 1 Гц)
|
|
Плотность фазовых шумов
|
-85 дБн/Гц на ПП 30 кГц, при времени развертки 1,5 с, полосе обзора 1 МГц на частоте 1 ГГц, смещении 500 кГц.
|
|
Скорость развертки
|
300 мс…8,4 с; авто
|
|
Полоса пропускания
|
|
Фильтры ПЧ (RBW)
|
1 МГц, 300 кГц, 100 кГц, 30 кГц
|
|
Режим установки
|
Авто, ручной
|
|
Амплитуда
|
|
Диапазон измерений
|
От среднего уровня собственных шумов до +20 дБм
|
|
Макс. входной уровень
|
30 дБмВт, 25 Впост.
|
|
Средний уровень собственного шума (DANL)
|
≤ -100 дБм при установках: центральная частота 1 ГГц, фильтр ПЧ 30 кГц
|
|
Неравномерность АЧХ
|
± 3 дБ: 300 МГц…2,6 ГГц,
± 6 дБ: 80…300 МГц; 2,6…3 ГГц
|
|
Погрешность установки опорного уровня
|
± 2 дБ: 1 ГГц, полоса обзора 5 МГц
|
|
Входы/выходы
|
|
ВЧ вход
|
Соединитель N-типа; 50 Ом
|
|
ДУ
|
USB, RS232
|
|
Видеовыход
|
VGA
|
|
Общие данные
|
|
Дисплей
|
ЖК, разрешение 640 х 480
|
|
Условия эксплуатации
|
+5…+45 °С
|
|
Габаритные размеры
|
296х153х105 мм
|
|
Масса
|
2,2 кг
|
|
Питание
|
100…240 В (автовыбор), 50/50 Гц
|
Комплектация анализатора спектра GSP-730
- Анализатор GSP-7730;
- Шнур питания;
- Руководство по эксплуатации.
|
