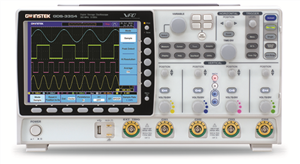

Серия GDS-3000 - Цифровые осциллографы (GW Instek)
 |
Серия цифровых запоминающих осциллографов GDS-3000 обладает высокими техническими характеристиками, функциональной насыщенностью и надёжностью, и относительно невысокой ценой.
Серия GDS-3000 состоит из 4 2-канальных GDS-3102, GDS-3202, GDS-3302, GDS-3502 моделей, и 4 моделей GDS-3104, GDS-3204, GDS-3304, GDS-3504, имеющих 4 входных канала, отличающихся между собой величиной полосы пропускания 100 МГц, 200 МГц, 300 МГц и 500 МГц. Максимальная частота дискретизации в режиме реального времени у всех моделей осциллографов составляет 5 Гвыборок/с. Объем памяти - 25 тыс. выборок на каждый канал.
Цифровые осциллографы серии GDS-3000 могут автоматически измерять 27 параметров сигнала.
Функциональные возможности осциллографов серии GDS-3000 включают курсорные измерения, функцию быстрого преобразования Фурье, 10 видов синхронизации (в том числе, по фронту, длительности импульса и ТВ сигналу), функции цифрового фильтра и самописца, отображение опорных осциллограмм. |
В стандартной комплектации осциллографы имеют функцию разделения экрана и предпросмотра осциллограмм в файловой системе . Осциллографы могут хранить в памяти до 24 опорных осциллограмм и до 20 профилей настройки передней панели. Управление всеми функциями осциллографов с помощью интуитивно понятного интерфейса.
Осциллографы серии GDS-3000 имеют USB порт на передней панели для подключения внешних накопителей, порты USB, RS-232, LAN и GPIB на задней панели для подключения к ПК, выходы SVGA и Audio.
В комплект поставки осциллографов серии GDS-3000 входит ПО, которое позволяет вести дистанционное управление прибором, и обеспечивает сохранение осциллограмм, анализ и документирование результатов измерений.
Для отображения исследуемых сигналов и результатов измерений осциллографы снабжены ярким цветным (256 цветов) ЖК TFT дисплеем с диагональю 8 дюймов (20 см) и разрешением 800×600 точек.
Габариты 400×220×110 мм, масса около 4 кг.
Функция "Разделенный экран" и предпросмотр осциллограмм в файловой системе Вывод данных на печать (поддержка моделей PictBrige). 3 года гарантии.
Особого внимания заслуживают модели с полосами пропускания 300 МГц и 500 МГц.
В осциллографах серии GDS-3000 предусмотрена опциональная возможность установки GPIB интерфейса.
| |
GDS-3504 |
GDS-3502 |
GDS-3354 |
GDS-3352 |
GDS-3254 |
GDS-3252 |
GDS-3154 |
GDS-3152 |
| Технология сигнала |
VPO (Visual Persistence Oscilloscope - Визуальный Запоминающий Осциллограф))
|
|
Дисплей
|
8" TFT LCD SVGA
|
|
Полоса (МГц)
|
500
|
500 |
350 |
350 |
250 |
250 |
150 |
150 |
| Число каналов |
4
|
2 |
4 |
2 |
4 |
2 |
4 |
2 |
| Объем памяти |
25000 выборок на канал
|
| Частота дискретизации |
4GSa/s (RTS)
100GSa/s (ETS)
|
5GSa/s (RTS)
100GSa/s (ETS)
|
| Вертикальное разрешение |
8-bit |
| Вертикальная чувствительность |
2mV/div ~ 5V/div(@1MΩ)
2mV/div ~ 1V/div (@50/75Ω)
|
| Диапазон временной развертки |
1ns/div ~ 100s/div
(1-2.5-5 increments) |
| Входное сопротивление |
1MΩ / 75Ω / 50Ω |
| Авто измерение |
28 |
| Внутренняя память |
24 осциллограммы |
| Память настройки панели |
20 |
| Авто настройка |
V |
| Авто/Новмальный триггер |
V |
| ALT Trigger |
V |
| TV Trigger |
V |
| Cursor Readout |
V |
| XY Mode |
V |
| Zoom |
V |
| Go/NoGo |
V |
| Zoom FFT |
V, *It Support From App Software. |
| Counter Function |
V |
| Function Generator |
- |
| Logic Analyzer |
- |
| Data Logger |
- |
| Digital Storage |
V |
| Go/NoGo Output |
V |
| Interface |
USB Host/Device, RS-232, GPIB(Opt.), Lan |
| SVGA Output |
V |
| Buzzer Alarm |
V |
| PictBridge Compatible |
V |
| Battery Power Operation |
- |
| LED Indicators |
- |
| Z-Axis Input |
- |
| LabView Driver |
V |
| Power Source |
AC 100V ~ 240V |
Комплектация осциллографов GDS-3000
- Шнур питания – 1 шт.;
- Делитель 1:1/1:10 – 2 шт.;
- Осциллограф;
- Руководство по эксплуатации.
Дополнительная комплектация осциллографов
- ПО анализа электроэнергии DS3-PWR (ПКЭ, гармоники, пульсации, пусковой ток);
- ПО анализа сигналов шин I2C, SPI, UART (синхр./декодирование);
- Интерфейс GPIB GUG-001 (кабель конвертер USB-GPIB)
GTP-151R: 150 МГц (10: 1) пассивный зонд для GDS-3152/3154 (на канал)
GTP-251R: 250 МГц (10: 1) пассивный зонд для GDS-3252/3254 (на канал)
GTP-351R: 350 МГц (10: 1) пассивный зонд для GDS-3352/3354 (на канал)
GTP-501R: 500 МГц (10: 1) пассивный зонд для GDS-3502/3504 (на канал)
| |
Content |
| GTC-001 |
Instrument cart，450(W) x 430(D)mm (120V input socket) |
| GTC-002 |
Instrument cart 330(W) x 430(D)mm (120V input scoket) |
| GTL-110 |
Test lead, BNC to BNC connector |
| GTL-232 |
RS-232C cable, 9-pin female to 9-pin female, Null Modem for computer |
| GTL-242 |
USB 1.1 cable, A-B type cable 4P, 1800mm |
| GTP-033A |
35MHz 1:1 passive probe |
| GTP-352R |
350MHz(20:1) passive probe |
| Differential Probe |
GDP-025: 25MHz high voltage differential probe
GDP-050: 50MHz 25MHz high voltage differential probe
GDP-100: 100MHz 25MHz high voltage differential probe |
| Current Probe |
GCP-020 :10KHz/200A current probe
GCP-100 :100KHz/100A current probe
GCP-530: 50MHz/ 30A current probe
GCP-1030: 100MHz/ 30A current probe
GCP-206P: power supply for current probe (2 input channels)
GCP-425P: power supply for current probe (4 input channels)
|
