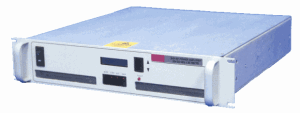

Ophir RF 4008 - Узкополосный усилитель мощности

Проспект Ophir RF 4008 (PDF)

Ophir RF 4008 - Узкополосный 15 Вт усилитель мощности, покрывает диапазон частот 950 - 1350 МГц. Это линейный усилитель мощности класса  A/AB, обеспечивает отличную 3 порядка точку пересечения графиков линейных функций интермодуляционной и требуемой выходных мощностей, высокий  коэффициент усиления и широкий динамический  диапазон.

Благодаря надежной конструкции и применению самых передовых устройств и компонентов, этот усилитель обеспечивает высокую эффективность работы и высокую надежность.
Как и все усилители OPHIR_RF, модель 4008 поставляется с расширенной многолетней гарантией.

Автоматическая защита:

• от перегрева
• от превыщения силы тока
• от превышения напряжения

Опции:

• R разъемы на задней панели
• F  разъемы на передней панели (идет по умолчанию)
• RE - R модель с опцией «цифровое управление». Включает цифровой дисплей с отображением уровня мощности прямой и обратной волны, регулировку усиления, RS-232 или GPIB интерфейс (рекомендуется)
• FE - F модель с цифровым управлением
• RT - RE модель с интерфейсом Ethernet
• FT - FE модель с интерфейсом Ethernet

Параметр	Характеристики при 25 °С
Диапазон частот	950 - 1350 МГц
Выходная мощность в режиме насыщения	15 Вт
Выходная мощность при 1 Дб	12 Вт мин.
Коэффициент усиления при малом уровне сигнала	+42 дБ мин.
Равномерность коэффициента усиления при малом уровне сигнала	+/- 1,0 дБ макс.
IP3	+/- 50 дБм типически
Входной КСВН (коэффициент стоячей волны напряжения)	2 : 1 макс.
Уровень гармоник	-20 дБ типически при 12 Вт
Уровень побочных сигналов	-60 дБ типически при 12 Вт
Входной/выходной импеданс	50 Ом
Входная мощность переменного тока (AC)	100 Вт макс.
Входное напряжение переменного тока (AC)	100 - 240 В AC, 1 ф.
ВЧ вход	10 дБ макс.
Формат сигнала ВЧ входа	CW/AM/FM/PM/Pulse
Класс эксплуатации	A/AB
Габариты	19” x 3.5” x 18”
Масса	28 lb. = 12.5 кг
Коннекторы	N тип
Заземление	на массу
Охлаждение	внутреннее принудительное воздушное
Рабочая температура	0º C - +50º C
Рабочая влажность	95% без конденсации
Рабочая высота	до 10000 м над уровнем моря
Вибрация	Обычная грузовая перевозка
