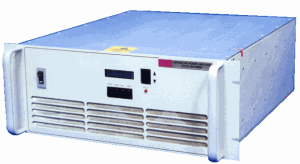

Ophir RF 4021 - Узкополосный усилитель мощности
Проспект Ophir RF 4021 (PDF)
|
Ophir RF 4021 - Узкополосный 12 Вт усилитель мощности, покрывает диапазон частот 2,2 - 2,4 ГГц.
Это линейный усилитель мощности класса A/AB, обеспечивает отличную 3 порядка точку пересечения графиков линейных функций интермодуляционной и требуемой выходных мощностей, высокий коэффициент усиления и широкий динамический диапазон. |
Благодаря надежной конструкции и применению самых передовых устройств и компонентов, этот усилитель обеспечивает высокую эффективность работы и высокую надежность.
Как и все усилители OPHIRRF, модель 4021 поставляется с расширенной многолетней гарантией.
Автоматическая защита:
- от перегрева
- от превыщения силы тока
- от превышения напряжения
Опции:
- R разъемы на задней панели
- F разъемы на передней панели (идет по умолчанию)
- RE - R модель с опцией «цифровое управление». Включает цифровой дисплей с отображением уровня мощности прямой и обратной волны, регулировку усиления, RS-232 или GPIB интерфейс (рекомендуется)
- FE - F модель с цифровым управлением
- RT - RE модель с интерфейсом Ethernet
- FT - FE модель с интерфейсом Ethernet
Параметр
|
Характеристики при 25 °С |
| Диапазон частот |
2,2 - 2,4 ГГц |
| Выходная мощность в режиме насыщения |
12 Вт |
| Выходная мощность при 1 Дб |
10 Вт мин. |
| Коэффициент усиления при малом уровне сигнала |
+40 дБ мин. |
| Равномерность коэффициента усиления при малом уровне сигнала |
+/- 1,0 дБ макс. |
| IP3 |
+/- 50 дБм типически |
| Входной КСВН (коэффициент стоячей волны напряжения) |
2 : 1 макс. |
| Уровень гармоник |
-20 дБ типически при 10 Вт |
| Уровень побочных сигналов |
-60 дБ типически при 10 Вт |
| Входной/выходной импеданс |
50 Ом |
| Входная мощность переменного тока (AC) |
45 Вт макс. |
| Входное напряжение переменного тока (AC) |
100 - 240 В AC, 1 ф. |
| ВЧ вход |
10 дБ макс. |
| Формат сигнала ВЧ входа |
CW/AM/FM/PM/Pulse |
| Класс эксплуатации |
A/AB |
| Габариты |
19” x 3.5” x 18” |
| Масса |
22 lb. = 11 кг |
| Коннекторы |
N тип |
| Заземление |
на массу |
| Охлаждение |
внутреннее принудительное воздушное |
| Рабочая температура |
0º C - +50º C |
| Рабочая влажность |
95% без конденсации |
| Рабочая высота |
до 10000 м над уровнем моря |
| Вибрация |
Обычная грузовая перевозка |
|
