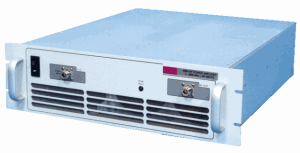

Ophir RF 4003 - Узкополосный усилитель мощности



Проспект Ophir RF 4003 (PDF)

Ophir RF 4003 - Узкополосный 120 Вт усилитель мощности, покрывает диапазон частот 1,8 - 2,0 ГГц.
Это линейный усилитель мощности класса  A/AB, обеспечивает отличную 3 порядка точку пересечения графиков линейных функций интермодуляционной и требуемой выходных мощностей, высокий  коэффициент усиления и широкий динамический  диапазон.

Благодаря надежной конструкции и применению самых передовых устройств и компонентов, этот усилитель обеспечивает высокую эффективность работы и высокую надежность.
Как и все усилители OPHIRRF, модель 4003 поставляется с расширенной многолетней гарантией.


Автоматическая защита:
  • от перегрева
  • от превыщения силы тока
  • от превышения напряжения
Опции:
  • R разъемы на задней панели
  • F  разъемы на передней панели (идет по умолчанию)
  • RE - R модель с опцией «цифровое управление». Включает цифровой дисплей с отображением уровня мощности прямой и обратной волны, регулировку усиления, RS-232 или GPIB интерфейс (рекомендуется)
  • FE - F модель с цифровым управлением
  • RT - RE модель с интерфейсом Ethernet
  • FT - FE модель с интерфейсом Ethernet
Параметр
Характеристики при 25 °С
Диапазон частот 1,8 - 2,0 ГГц
Выходная мощность в режиме насыщения 120 Вт
Выходная мощность при 1 Дб 100 Вт мин.
Коэффициент усиления при малом уровне сигнала +52 дБ мин.
Равномерность коэффициента усиления при малом уровне сигнала +/- 0,75 дБ макс.
IP3 +/- 60 дБм типически
Входной КСВН (коэффициент стоячей волны напряжения) 2 : 1 макс.
Уровень гармоник -20 дБ типически при 100 Вт
Уровень побочных сигналов -60 дБ типически при 100 Вт
 Входной/выходной импеданс 50 Ом
 Входная мощность переменного тока (AC) 600 Вт макс.
Входное напряжение переменного тока (AC)  100 - 240 В AC, 1 ф.
ВЧ вход 10 дБ макс.
Формат сигнала ВЧ входа  CW/AM/FM/PM/Pulse
Класс эксплуатации A/AB
 Габариты  19” x 5.25” x 20”
 Масса 48 lb. = 22 кг
 Коннекторы N тип
Заземление на массу
 Охлаждение внутреннее принудительное воздушное
Рабочая температура 0º C - +50º C
Рабочая влажность 95% без конденсации
 Рабочая высота до 10000 м над уровнем моря
Вибрация Обычная грузовая перевозка
