Испытательные камеры серий LBV/LTV (Jeio Tech)

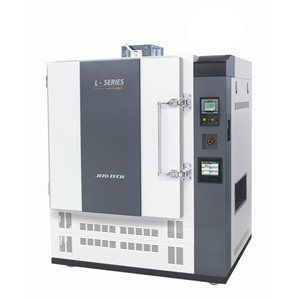

lbv-ltv.jpg Испытательные камеры тепла-холода серий LBV/LTV (Jeio Tech)..
  • Серия LBV - от t окр. ср. +45°С до +250°С, горизонтальный поток воздуха.
  • Серия LTV - от t окр. ср. +45°С до +350°С, горизонтальный поток воздуха.
Особенности
  • Подходит для специфических применений, таких как термическая обработка и процессы сушки.
  • Полноцветный интерактивный сенсорный LCD экран контроллера.
  • Заданное значение температуры и фактическая температура одновременно четко отображаются на экране.
  • Программируемое управление.
  • Рабочий процесс может быть показан в режиме графика для лучшего понимания данных.
  • Автоматический запуск / остановка может быть запрограммирован для работы без присутствия оператора.
  • Выбираемый пользователем режим работы в случае временного отключения питания: автоматическая запуск или ручной запуск.
  • Дисплей отображает выходящие за рамки установлнных заначения температуры и информирует о сбоях электропитания.
  • Температура и другие рабочие параметры могут быть записаны с использованием 6 канального цифрового регистратора. (опция)
Описание
LBV/LTV
Количество программ
100
Количество повторов программы
999
Количество повторов частей программы
255
Макс. кол-во сегментов в программе 100
Всего максю кол-во сегментов
6000
Программируемое время процесса на сегменте
от 0 до 99 ч 59 мин
* Даже если макс. кол-во сегментов в программе 100, общее кол-во доступных сегментов до 6000, не 10000, поэтому расположение сегментов должно быть сделано правильно.

Конструкция
  • Герметично закрывающаяся дверь с двойным уплотнением.
    • Двойной термостойкий силиконовый уплотнитель полностью блокирует утечки тепла из рабочей камеры. (только для моделей LBV)
    • Не проводящее керамическое и термостойкое силиконовое уплотнение полностью блокируют утечки тепла из рабочей камеры (только для модели LTV).
    • Двух-точечная защелка двери также повышает герметичность закрытия.
  • Энергоэффективность достигается благодаря оптимизированной системе теплоизоляции.
    • Даже если испытательная камера работает при макс. температуре, поверхность корпуса испытательной камеры не превысит 51°С. (DIN EN 563)
  • Надежная конструкция двери гарантируется.
    • Выдерживает нагрузку 50 кг на расстоянии 30 см от петель в открытом на 90° состоянии.
  • Коррозионно устоичивая внутренняя камера из нержавеющей стали.
  • Большая внутренняя камера с возможностью эффектирного использования пространства.
    • Включено две полки для размещения больших количеств образцов.
    • Полки для тяжелых образцов, рассчитанные на 40 кг, также оционально доступны. (опция)
Подключение к ПК
  • Порт RS-232 в стандартой комплектации.
  • Опциональный порт RS-485 позволяет подключать максимально до 32 испытательных камер к одному ПК.
  • Доступна функция одновременного мониторинга и управления несколькими испытательными камерами.
  • Шаблоны программ прост в установке с использованием программного обеспечения.
  • Рабочий статус легко в режиме реального времени.
  • Поддержка графического отображения данных облегчает их понимание.
  • Хранение и документирование программ.
  • Возможность сохранения данных в Excel и текстовом формате.
  • Хранение программной информации, резервное копирование значений настроек, восстановление значений температуры.
Безопасность
  • Защита от перегрузка по току и утечки электричества.
  • Независимый предохранитель.
    • Важные детали, такие как контроллер и нагреватели хорошо защищены от короткого замыкания. Каждый нагреватель имеет индивидуальный предохранитель полностью разрыаемый коротким замыканием.
  • Обращенно-фазовая защита.
    • Индикатор ошибки электрического подключения помогает пользователю быстро исправить подключение.
  • Защита двигателя от перегрузок по току.
    • Автоматическое выключение в ситуациях, когда высокая сила тока попадает на двигатель.
  • Предупреждение об открытой двери. Нагреватель и вентилятор выключаются, когда дверь в открытом состоянии.
  • Предупреждение доступа в электромонтажную панельАвтоматическое отключение при открытии крышки электрического щитка.

Модель LBV-012 LBV-025 LBV-040 LBV-070 LBV-100
Объем рабочей камеры, л
125
253
420
720
1000
Контроллер
Программируемый контроллер с сенсорным экраном (3.5" цветной экран)
Диапазон температуры, °C Приемный воздушный клапан полностью закрыт
t окр. ср. +45... 250
Приемный воздушный клапан полностью открыт
Макс. 80
Макс. 80
Макс. 120
Макс. 80
Макс. 140
Флуктуация температуры 1) 2) при 100°C (±°C)
0.3
0.3
0.3
0.3
0.3
Вариация температуры 2)
(±°C)
при 100°C
0.4
0.4
1.3
0.5
0.5
при 150°C
0.7
0.7
2.3
0.7
0.8
при 200°C
1.1
1.1
3.2
1.1
1.2
при 250°C
1.7
1.7
4.1
1.5
1.7
Время нагрева 2) (мин.) от t окр. ср. до 250°C
51
51
51
55
60
Время воссановления внутренних условий 2) после открытия двери (мин.) при 100°C
10.5
10.5
8
6.5
8
при 150°C
8
8
9
8
9.5
при 200°C
4.5
4.5
8.5
7
8.5
при 250°C
5
5
9.5
5.5
9.5
Скорость смены воздуха (примерно, x/час)
213
266
173
233
193
Циркуляция воздуха (примерно, x/час)
374
590
294
348
220
Скорость вытяжки (примерно, л/мин)
380
1240
1400
1910
1560
Скорость воздушного потока (м/с)
0.2 - 0.6
0.2 - 0.6
0.2 - 0.6
0.2 - 0.6
0.2 - 0.6
Размеры (ШхГхВ) Внутренние, мм
500х500х500
600х650х650
750х700х800
900х800х1000
1000х910х1100
Внешние, мм
1100х745х1362
1200х9951559
1350х1045х1712
1500х1145х1912
1600х1255х2012
Вес нетто, кг
170
260
320
390
440
Интерфейсный порт
Стандартно RS-232C, опционально RS-485 (контроль до 32 камер)
Электропитание (230В, 60Гц)
1ф / 14А
1ф / 21.3А



Кат. №
AAHK1011K
AAHK1021K
-
-
-
Электропитание (230В, 50Гц)
1ф / 14А
1ф / 21.3А
3ф / 16.2А
3ф / 20.7А
3ф / 24.6А
Кат. №
AAHK1012K
AAHK1022K
AAHK10312K
AAHK10412K
AAHK10512K
Электропитание (380В, 50Гц)


3ф / 9.4А
3ф / 12А
3ф / 14.2А
Кат. №
-
-
AAHK1038K
AAHK1048K
AAHK1058K
1) В соответствии с IEC 60068-3-5
2) В соответствии с DIN 12880
* Данное значение зарегистрировано при 230 / 60Гц, 380В / 50Гц.
* Данные характеристики могут быть изменены без предварительного уведомления.



Модель LTV-012 LTV-025 LTV-040 LTV-070 LTV-100
Объем рабочей камеры, л
125
253
420
720
1000
Контроллер
Программируемый сенсорный контроллер (3.5" цветной экран)
Температурный диапазон, °C Приемный воздушный клапан полностью закрыт
t окр. ср..+ 45... 350
Приемный воздушный клапан полностью открыт
Макс. 115
Макс. 115
Макс. 180
Макс. 150
Макс. 210
Флуктуация температуры 1) 2) приt 100°C (°C)
0.4
0.4
0.3
0.5
0.4
Флуктуация температуры 2)
(±°C)
при 100°C
0.5
0.5
0.6
0.7
0.4
при 150°C
0.7
0.7
1.0
1.1
0.6
при 200°C
1.1
1.1
1.7
1.9
1.1
при 250°C
1.6
1.6
2.5
2.7
1.6
при 300°C
2.4
2.4
3.4
3.4
2.4
при 350°C
3.4
3.4
3.4
4.1
3.2
Скорость нагрева 2) (мин.) от t окр. ср. до 350°C
41
41
43
40
45
Время воостановления внутренних условий 2) после открытия двер (мин.) при 100°C
8.5
8.5
6
6
7.5
при 150°C
8.5
8.5
9
7.5
9.5
при 200°C
3.5
3.5
8.5
8.5
8.5
при 250°C
5
5
11.5
8.5
9.5
при 300°C
7.5
7.5
12.5
8.5
9
при 350°C
8.5
8.5
12.5
10
10
Скорость смены воздуха (примерно, x/час)
213
266
173
233
193
Циркуляция воздуха (примерно, x/час)
374
590
294
348
220
Скорость вытяжки (примерно, л/мин)
380
1240
1400
1910
1560
Скорость воздушного потока (м/с)
0.2... 0.6
0.2... 0.6
0.2... 0.6
0.2... 0.6
0.2... 0.6
Размеры (ШхГхВ) Внутренние, мм
500х500х500
600х650х650
750х700х800
900х800х1000
1000х910х1100
Внешние, мм
1100х745х1362
1200х995х1559
1350х1045х1712
1500х1145х1912
1600х1255х2012
Вес нетто, кг
170
260
320
390
440
Интерфейсный порт
Стандартно RS-232C. Опционально RS-485 с возможностью подключения макс. 32 камер
Электропитание (230В, 60Гц)
1ф / 27.6А




Кат. №
AAHK2011K




Электропитание (230В, 50Гц)
1ф / 27.6А
3ф / 24.1А
3ф / 32А
3ф / 40.3А
3ф / 48.2А
Кат. №
AAHK2012K
AAHK20212K
AAHK20312K
AAHK20412K
AAHK20512K
Электропитание (380В, 50Гц)

3ф / 13.9А
3ф / 18.5А
3ф / 23.4А
3ф / 27.9А
Кат. №
 -
AAHK2028K
AAHK2038K
AAHK2048K
AAHK2058K
1) В соответствии с IEC 60068-3-5
2) В соответствии с DIN 12880
* Данное значение зарегистрировано при 230 / 60Гц, 380В / 50Гц.
* Данные характеристики могут быть изменены без предварительного уведомления.


Reliable_International_Standard.jpg Соответствие международным стандартам

Разработаны и испытаны в соответствии с международными стандартами.
Температурные значения всех испытательных камер измеряются в соответствии с DIN 12880 и IEC 60068-3-5.
Повышение точности темературы и достоверности результатовтестов. (27 точек измерений данных)
Циркуляция воздуха

Уникальная система циркуляции воздуха обеспечивает равномерное распределение температуры внутри рабочей камеры.
Принудительная горизонтальная конвекция воздуха также улучшает равномерность распределения температуры.
Впускной и вытяжной клапаны позволяют  быстро охлаждать и проветривать камеру.
Различные приложения доступны для лучшего контроля воздухообмена. - Свободный контроль объема воздуха, путем регулировки положения воздушной заслонки ручкой на основе индивидуальных потребностей пользователя.
Защитный клапан предохраняет от перегрева

Аксессуары

Проволочные полки
Проволока полки (с кронштейнами в комплекте) изготовлены из прочной нержавеющей стали. Стандартно полки с кронштейнами вхолят в комплект поставки.

Перфорированные полки (опция)
Перфорированные полки из нержавеющей стали выдерживают вес до 40 кг, что позволяет разместить тяжелые образцы.

Лампа световой сигнализации (опция)

Кат. № Описание Модели
LBV LTV
AAA8T505 Регистратор (цифровой, 6 каналовs)
AAA8T540 Конвертер интерфейса (RS - 485 > 232) с кабелем 5м
AAA80550 Лампа световой сигнализации
LTV0052 Проволочная полка для LBV/LTV/KBD/KMV/JMV/PBV/PMV-012
LTV0053 Проволочная полка для LBV/LTV/KBD/KMV/JMV/PBV/PMV-025
LTV0029 Проволочная полка для LBV/LTV/KBD/KMV/JMV/PBV/PMV-040
LTV0030 Проволочная полка для LBV/LTV/KBD/KMV/JMV/PBV/PMV-070
LTV0054 Проволочная полка для LBV/LTV/KBD/KMV/JMV/PBV/PMV-100
AAAK1501 Перфорированная полка (макс. нагрузка 40 кг) для LBV/LTV/KBD/KMV/JMV/PBV/PMV-012
AAAK1502 Перфорированная полка (макс. нагрузка 40 кг) для  LBV/LTV/KBD/KMV/JMV/PBV/PMV-025
AAAK1503 Перфорированная полка (макс. нагрузка 40 кг) для  LBV/LTV/KBD/KMV/JMV/PBV/PMV-040
AAAK1504 Перфорированная полка (макс. нагрузка 40 кг) для  LBV/LTV/KBD/KMV/JMV/PBV/PMV-070
AAAK1505 Перфорированная полка (макс. нагрузка 40 кг) для  LBV/LTV/KBD/KMV/JMV/PBV/PMV-100

Полки

Модели Полки
Стандартно Максимально Пространство межну креплениями полок Размеры (ШхД), мм
LBV/LTV/KBD/KMV/JMV/PBV/PMV-012 2 6 60 мм 462х470
LBV/LTV/KBD/KMV/JMV/PBV/PMV-025 2 9 60 мм 562х620
LBV/LTV/KBD/KMV/JMV/PBV/PMV-040 2 11 60 мм 712х670
LBV/LTV/KBD/KMV/JMV/PBV/PMV-070 2 14 60 мм 862х770
V/LTV/KBD/KMV/JMV/PBV/PMV-100 2 16 60mm (2.4") 962x880 (37.9x34.6")
