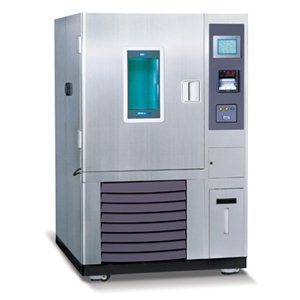

Климатические камеры серии TH-I (Jeio Tech)

Климатические камеры тепла-холода-влажности серии TH-I (Jeio Tech). Климатические камеры ТH-I созданы для проведения испытаний в режиме «тепло-холод-влажность» и обеспечивают температурный диапазон от -35 °C до +150 °C с программируемым рабочим диапазоном от -30 °C до +140 °C. Климатические камеры серии TH-I снабжены системой контроля BDBC2-FCS. В состав этой системы входит охлаждающий CFC-испаритель и нагреватель, которые необходимы для настройки необходимой температуры внутри камеры. Обезвоживающий CFC-испаритель нужен для настройки требуемого уровня влажностного режима.

Экономия электроэнергии происходит за счет эффективной работы приборов, регулирующих температуру и уровень влажности. Лед появляется только в испарительной трубке, среди охлаждающих приборов. Слой льда не может быть толще определенного значения, т.к. энергия от воздуха, которым обдувается поверхность льда, идет на его плавление. Т.о., температура внутри камеры остается постоянной и нет необходимости прерывать работу для проведения разморозки. Достижение низкого уровня влажности возможно за счет установки охлаждающей трубки внутри рабочей ванны, это защищает от теплоты испарения. Управление климатической камерой осуществляется через 6" черно-белый сенсорный экран. Все действия оператора отражаются на дисплее в графической и текстовой форме. Экран главного меню позволяет устанавливать или проверять операционный экран, устанавливать режим и параметры работы камеры, отслеживать неисправности в системе.

Через порт RS 485 возможно подключение до 9 камер к одному компьютеру с функциями регистрации, архивирования, распечатки и хранения данных испытаний. При установке специального программного обеспечения возможен удаленный контроль работы климатичской камеры камеры. Система безопасности контролирует перегрев, перегрузки в электросети, открытую дверь камеры.

Электронный датчик уровня влажности позволяет делать точную настройку уровня влажности при температурах от -30 °C до +120 °C, он имеет высокую скорость отклика на изменения рабочих параметров и длительный срок эксплуатации. Значения относительной влажности при использовании электронного датчика определяются непосредственно, в то время как обычные датчики подразумевают использование специальных таблиц, по которым относительная влажность вычисляется по разнице между температурой и уровнем влажности. Электронный датчик не нуждается в периодических работах по устранению загрязнений.

Двухъярусная система нагрева защищает смотровое окно от обледенения даже при низких температурах и обеспечивает чистоту стекла на протяжении всей работы. Установленные в климатических камерах лампы дневного света делают удобным наблюдение за исследуемым объектом.

Двухуровневый датчик обеспечивает поддержание нужного уровеня воды. Водные резервуары созданы специально для использования в этих климатических камерах.

Принудительная система циркуляции воздуха обеспечивает точность и равномерность распределения температуры и поддержания уровня влажности внутри камеры. При открытвании двери нагреватель и вентилятор автоматически отключаются, и находящийся в камере воздух быстро смешивается с воздухом из окружающей среды. Внутренняя стеклянная дверца позволяет увидеть сразу все рабочее пространство камеры и минимизирует нарушения влажности и температуры внутри камеры при открывании двери в процессе работы.

Программирование и интерфейс

Описание	TH- I
Количество запоминаемых программ	120
Количество повторов	999
Макс. кол-во сегментов в программе	100
Макс. кол-во сегментов во всех программах	1200
Программируемое время на сегмент	0 - 99ч 59мин

- Доступно всего до 1200 сегметов программирования,
- Есть возможность сохранять данные в формате формате Excel.
- Программное обеспечение предоставляется.
- Функция резервного копирования сохраняет настройки
- RS-232C порт используется в качестве стандартного.
- Дополнительный порт RS-485 (опция) предлагает подключение максимум 9 испытательных камер к одному ПК

Модель		TH-I-180	TH-I-300	TH-I-408
Объем камеры, л		180	300	408
Система контроля		система BDBC2 - Сбалансированный контроль влажности и охлаждения
Контроллер		Программируемый, сенсорный контроллер (5.7" монитор)
Температура	Диапазон,°С	-35... 150 - без влажности * программно контролируемый диапазон: -30... 140, при темп. окр. ср. 18... 30 °С и отн. вл. до 85%
	Флуктуация (±°C) при 55°C / 60% отн. вл.	0.1	0.2	0.2
	Вариация(±°C) при 55°С / 60% отн. вл.	0.6	0.5	0.5
Время	Нагрев без влажности, мин.	50, от -35°С до 120°С
	Охлаждение без влажности, мин	60, от 20°C до -35°C
Влажность	Диапазон, % отн. вл.	30 - 80 при 10°C
		20 - 98 при 20°C... 80°C
		20 - 80 при 90°C
	Флуктуация (±%RH) при 60%RH / 55С	0.3	0.4	0.3
	Вариация (±%RH) при 60%RH / 55C	3	3	3
Охлаждение	Система	Механическая система одноуровневая (воздушно-охлаждемый конденсер)
	Хладагент	R-404A
	Мощность, Вт	1500
Кулер		Пластинчатый кулер
Нагреватель	Материал	Ni-Cr Wire Heater / SUS sheath Heater
	Осушение (Вт)	2000
	Увлажнение (Вт)	1500
Сенсор	Температура	Pt 100
	Влажность	Электронный сенсор
Материал	Внутри	нерж. сталь #304
	Снаружи	нерж.сталь #304
	Изоляция	полиуретан 100 мм
	Дверь	Стекловолокно
Воздушный поток		вентилятор 90Вт
Резервуар для воды	Вместимость	15 л - картриджный тип
	Качество воды	pH 6.2... 7.2 / проводимость 20мкS/см и ниже
Размеры (Ш*Г*В)	Внутренние, мм	500*630*600	600*630*800	600*850*800
	Внешние, мм	1025*1035*1530	1120*1070*1730	1120*1240*1730
	Окно, мм	200*330
	Вес, нетто, кг	310 ±10	375 ±10	400 ±10
Кабельный порт		Стандартно 1 порт, диам. 50 мм Опционально макс. 2 порта, диам. 50 или 80 мм
Электропитание (230В)		50Гц / 1фаза / 13.3 A
Кат. №		AAH80112K	AAH80122K	AAH80132K
Электропитание (380В)		50Гц / 3фазы / 7.7 A
Кат. №		AAH80118K	AAH80128K	AAH80138K

TH-I (180, 300, 408L) 30 ~ 80% RH при +10℃ 20 ~ 90% RH при +20℃ 20 ~ 98% RH при +25 ~ +80℃ 20 ~ 80% RH при +90℃

Аксессуары

	Смотровое окно с двойным закаленным стеклом
	Внутренняя дверь из закаленного стекла Устанавливается только на модели TH-G, I-180, 300, 408L.
	Цифровой регистратор данных изменения температуры и влажности Диапазон: от -60 to 150 ℃ / от 0 до 100 % RH Длинна рулона бумаги: 100 мм Портативный 6 точек (температура: 5 точек, Влажность: 1 точка) Цифровой дисплей Электропитание (100 В или 240 В)
	Порт доступа Диаметр отверстия 50 или 80 мм. Для подвода внутрь камеры проводов для датчиков. Оборудован резиновой заглушкой. Стандартное отверстие 50 мм на левой стороне.
	Система подпитки чистой водой для увлажнения среды в климатической камере Картриджный тип питания Лёгкость использования Смотровое окошко позволяет определять количество воды в резервуаре
	Полки Полки из нержавеющей стали
	Лампа световой сигнализации
	Очиститель воды на основе системы очистки методом обратного осмоса. Устанавливается опционально

Аксессуары

Кат. №	Описание	Модель
		TH-I
AAA8T500	Самописец, 6 точек	•
AAA8T505	Самописец (цифровой, 6 каналов)	•
AAA8T541	Интерфейсный конвертор + кабель 5 м	•
AAA8T542	Интерфейсный кабель 5 м	•
AAA80550	Световой сигнал оповещения	•
AAA81552	Внутренняя стеклянная дверь для TH-I-180	•
AAA81551	Внутренняя стеклянная дверь для TH-I-300, 408	•
EDA8212	Проволочные полки для TH -I - 180	•
EDA8213	Проволочные полки для TH - I - 300	•
EDA8214	Проволочные полки для TH - I - 408	•
AAA80602-1	Перфорированные полки для TH - I - 180	•
AAA80602-2	Перфорированные полки для TH - I - 300	•
AAA80602-3	Перфорированные полки для TH - I - 408	•
AAA8T610	Порт для прокладки кабеля (Ø 50 мм / 2")	•
AAA8T611	Порт для прокладки кабеля (Ø 80 мм / 3.2")	•
AAA8T621	Очиститель воды	•
AAA80622	Внешний сменный контейнер для воды	•
RTD0794	Датчик влажности	•
CFA1185	Датчик температуры (RTD type)	•
AAA80620	Системя прямого водоснабжения	•

Полки

Модели	Полки
	Стандартная комплектация*	Максимальное окличество полок	пространство, мм	Размеры, ШхГ, мм
TH-I - 180	2	9	40	463×518
TH-I - 300	2	10	40	518×558
TH-I - 408	2	10	40)	560×740
