Климатические камеры серии TH-G (Jeio Tech)

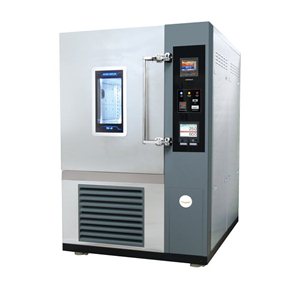

thg.jpg Климатические камеры тепла-холода-влажности серии TH-G (Jeio Tech).

Климатические камеры ТH-G созданы для проведения испытаний в режиме «тепло-холод-влажность» и обеспечивают температурный диапазон от -40 °C до +150 °C с программируемым рабочим диапазоном от -35 °C до +140 °C.

Климатические камеры серии TH-G снабжены системой контроля BDBC2-FCS. В состав этой системы входит охлаждающий CFC-испаритель и нагреватель, которые необходимы для настройки необходимой температуры внутри камеры. Обезвоживающий CFC-испаритель нужен для настройки требуемого уровня влажностного режима.
Экономия электроэнергии происходит за счет эффективной работы приборов, регулирующих температуру и уровень влажности. Лед появляется только в испарительной трубке, среди охлаждающих приборов. Слой льда не может быть толще определенного значения, т.к. энергия от воздуха, которым обдувается поверхность льда, идет на его плавление. Т.о., температура внутри камеры остается постоянной и нет необходимости прерывать работу для проведения разморозки. Достижение низкого уровня влажности возможно за счет установки охлаждающей трубки внутри рабочей ванны, это защищает от теплоты испарения. Управление климатической камерой осуществляется через 6" черно-белый сенсорный экран. Все действия оператора отражаются на дисплее в графической и текстовой форме. Экран главного меню позволяет устанавливать или проверять операционный экран, устанавливать режим и параметры работы камеры, отслеживать неисправности в системе.

Через порт RS 485 возможно подключение до 9 камер к одному компьютеру с функциями регистрации, архивирования, распечатки и хранения данных испытаний. При установке специального программного обеспечения возможен удаленный контроль работы климатичской камеры камеры. Система безопасности контролирует перегрев, перегрузки в электросети, открытую дверь камеры.

Электронный датчик уровня влажности позволяет делать точную настройку уровня влажности при температурах от -40 °C до +120 °C, он имеет высокую скорость отклика на изменения рабочих параметров и длительный срок эксплуатации. Значения относительной влажности при использовании электронного датчика определяются непосредственно, в то время как обычные датчики подразумевают использование специальных таблиц, по которым относительная влажность вычисляется по разнице между температурой и уровнем влажности. Электронный датчик не нуждается в периодических работах по устранению загрязнений.

Двухъярусная система нагрева защищает смотровое окно от обледенения даже при низких температурах и обеспечивает чистоту стекла на протяжении всей работы. Установленные в климатических камерах лампы дневного света делают удобным наблюдение за исследуемым объектом.

Двухуровневый датчик обеспечивает поддержание нужного уровеня воды. Водные резервуары созданы специально для использования в этих климатических камерах.

Принудительная система циркуляции воздуха обеспечивает точность и равномерность распределения температуры и поддержания уровня влажности внутри камеры. При открытвании двери нагреватель и вентилятор автоматически отключаются, и находящийся в камере воздух быстро смешивается с воздухом из окружающей среды. Внутренняя стеклянная дверца позволяет увидеть сразу все рабочее пространство камеры и минимизирует нарушения влажности и температуры внутри камеры при открывании двери в процессе работы.

Опции:
  • технологическое отверстие 50 мм или 80 мм,
  • порт RS 232,
  • цветной сенсорный экран управления,
  • самописец на 6 точек,
  • сетчатые полки,
  • непосредственное подсоединение к магистральному водоснабжению,
  • система очистки воды,
  • датчики температуры и влажности,
  • резервуар для воды.
Условия эксплуатации: относительная влажность 85%, температура окружающей среды: от +3 °C до +35 °C.

Модель
TH-G-180
TH-G-300
TH-G-408
TH-G-800
TH-G-1000
TH-G-1500
Объем камеры, л
180
300
408
800
1000
1500
Диапазон температуры
От -35 °C до +150 °C без влажности
Контроллер
Программируемый, Сенсорный экран (5.7" черно-белый)
Точность температуры, °C
±0,1
±0,2
±0,2
±0,3
±0,3
±0,3
Равномерность температуры, °C
±0,6
±0,5
±0,5
±0,5
±0,5
±0,5

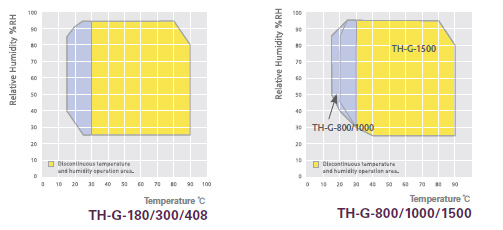

Диапазон влажности
40 -85% RH при 15 ℃
25 - 98% RH в диап. от 25- 80 ℃
25 - 80% RH при 90 ℃
50 - 90% RH при 20 ℃
45 - 95% RH при 25 ℃
40 - 95% RH в диап. от 30 – 90 ℃
Точность влажности
0,3
0,4
0,3
0,5
0,6
3
Равномерность влажности
3,0
3,5
Время нагревания
50 мин (-40°C → +120°C)
60 мин (-40°C → +120°C)
Время охлаждения
60 мин (20°C → -35°C) : замедляется около -35°C
60 мин (20°C → -40°C)
Вместимость резервуар для воды
15 л – картриджного типа
Подключается к линии водоснабжения
Требования к качеству воды
pH от 6,2 до 7,2/ Электропроводность 20㎲/cm и ниже
Внешние размеры
(Ш x Г x В)
1025 x 1035x 1530
1120 x 1070 x 1730
1120 x 1240 x 1730
1570 x 1245 x 2060
1570 x 1445 x 2060
1570 х 2045 х 2050
Внутренние размеры
(Ш x Г x В)
500 x 630 x 600
600 x 630 x 800
600 x 850 x 800
1000 x 800 x 1000
1000 x 1000 x
1000
1000 х 1000 х
1500
Смотровое окно, мм
200 х 300
270 х 330
Вес, кг
310 ±10
375 ±10
400 ±10
610±10
670±10
750±10
Электропитание
(230 В, 60 Гц)

Каталожный №
1 фаза/ 23,0 A
-
-
-
AAH80011
AAH80021
AAH80031
-
-
-
Электропитание
(230 В, 50 Гц)

Каталожный №
1 фаза/ 13,3 A
50 Гц/ 1 фаза/ 22,5 A
50 Гц / 3 фазы / 37,7 A
AAH80012
AAH80022
AAH80032
AAH80042
AAH80052
AAH80072K
Электропитание
(380 В, 50 Гц)

Каталожный №
3 фазы / 7,7 A
50 Гц/ 3 фазы/ 13,0 A
50Hz /3ph / 20,6A
AAH80018
AAH80028
AAH80038
AAH80048
AAH80058
AAH80078


Аксессуары

window.gif Смотровое окно с двойным закаленным стеклом
inner-door.gif Внутренняя дверь из закаленного стекла
Устанавливается только на модели TH-G, I-180, 300, 408L.
dig-recorder.gif Цифровой регистратор данных изменения температуры и влажности
Диапазон: от -60 to 150 ℃ / от 0 до 100 % RH
Длинна рулона бумаги: 100 мм
Портативный
6 точек (температура: 5 точек, Влажность: 1 точка)
Цифровой дисплей
Электропитание (100 В или 240 В)
port.gif Порт доступа
Диаметр отверстия 50 или 80 мм. Для подвода внутрь камеры проводов для датчиков.
Оборудован резиновой заглушкой.
Стандартное отверстие 50 мм на левой стороне.
water-tank.gif Система подачи чистой воды для увлажнения среды в климатической камере
Картриджный тип питания
Лёгкость использования
Смотровое окошко позволяет определять количество воды в резервуаре
shelves.gif Полки
Перфорированные полки из нержавеющей стали
alarm-lamp.gif Лампа световой сигнализации
  Очиститель воды на основе системы очистки методом обратного осмоса. Устанавливается опционально

Каталожный №
Описание
Модель
TC-G
AAA8T500
Рекордер (6 точек)
AAA8T505
Рекордер (Цифровой, 6 каналов)
AAA8T541
Преобразователь интерфейса (кабель включен) (5m)
AAA8T542
Интерфейсный кабель (5м)
AAA80550
Лампа световой сигнализации
AAA81552
Внешняя стеклянная дверца (только для 180 л камер)
AAA81551
Внешняяя стеклянная дверца (только для 270, 300, 408 л камер)
EDA8212
Проволочные полки для камер TH-G-180 / TH-I-180 / TC-G-180 *
EDA8213
Проволочные полки для камер TH-G-300 / TH-I-300 / TC-G-300 *
EDA8214
Проволочные полки для камер TH-G-408 / TH-I-408 / TC-G-408 *
AAA80602-1
Перфорированные полки для TH-G-180 / TH-I-180 / TC-G-180 *
AAA80602-2
Перфорированные полки для TH-G-300 / TH-I-300 / TC-G-300 *
AAA80602-3
Перфорированные полки для TH-G-408 / TH-I-408 / TC-G-408 *
AAA8T610
Порт для кабеля (Ø 50 мм)
AAA8T611
Порт для кабеля (Ø 80 мм)
AAA8T621
Очиститель воды
AAA80622
Картридж для чистой воды
RTD0794
Сенсор влажности
CFA1910
Температурный датчик (RTD типа)

Полки для климатических камер

Модели
Полки
Включено*
Максимальное кол-во
Пространство, мм
Размеры (Ш × Д), мм
TH-G-180 / TH-I-180 / TC-G-180
2
9
40
463×518
TH-G-300 / TH-I-300 / TC-G-300
2
10
40
518×558
TH-G-408 / TH-I-408 / TC-G-408
2
10
40
560×740
TH-G-800 / TH-I-800 / TC-G-800
2
14
40
750×960
TH-G-1000 / TH-I-1000 / TC-G-1000
2
14
40
950×960
