Климатические испытательные камеры  серий TH-G, TH-I, TH-GU

thg.jpg Климатические камеры для проведения испытаний на воздействие окружающей среды

Климатические испытательные камеры тепла-холода-влаги. В данных сериях есть климатические камеры с тремя вариантами температурных диапазонов: -35 to 150°C, -35 to 120°C, -60 to 150°C и диапазоном относительной    влажности от 20 до 98%.
  • Превосходный дизайн
  • Внутреннее и внешнее исполнение климатических камер из нержавеющей стали марки 304
  • Климатические камеры снабжены роликами для легкой транспортировки и установки
  • Удобное обслуживание, возможность проверки общего времени эксплуатации
  • Большая вместимость камер - до 1500 л
  • Широкий модельный ряд климатических камер с различными температурными диапазонами: от -35 до 150°C, от -60 до 150°C и диапазоном относительной влажности от 20 до 98%.
  • Объем камер 180 л, 300 л, 408 л, 800 л, 1000 л и 1500 л.
  • Всего 10 моделей климатических камер
  • Специальный замок на двери камеры, дверь оснащена силиконовой прокладкой, обеспечивающей идеальную изоляцию камеры.
  • Сигнализация открытия двери
  • Опциональная внутренняя стеклянная дверь с 4 отверстиями для работы с образцами внутри камеры без открывания двери (кроме моделей на 800 л, 1000 л и 1500 л)
  • Вентиляционное отверстие расположено в справа вверху шкафа
  • Самописец-регистратор (опция) - матричный самописец 6-точечный или цифровой 6 канальный
  • Резервуар для водоснабжения - Доступ к резервуару с фронтальной стороны климатической камеры, центральное окно позволяет легко проверить уровень воды
  • Окно с термостойким стеклом позволяет наблюдать за образцами во время проведения испытания.
  • Присутствует подсветка вниутри камеры.
  • Порт диам. 50 мм для подвода кабеля в камеру стандартно находится на левой стороне камер, также возможно установление дополнительных портов диаметром 50 или 80 мм. (опция)
  • Легкая очистка фильтра конденсера.

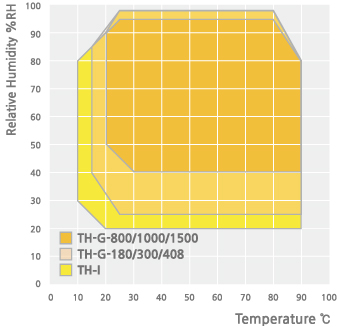

Диапазон контроля температуры и влажности
chamber_2.jpg TH-G (180, 300, 408L) TH-GU-300
  • 40 ~ 85% RH at 15℃
  • 25 ~ 98% RH at 25 ~ 80℃
  • 25 ~ 80% RH at 90℃
TH-G (800, 1000, 1500L)
  • 50 ~ 90% RH at 20℃
  • 45 ~ 95% RH at 25℃
  • 40 ~ 95% RH at 30 ~ 80℃
  • 40 ~ 80% RH at 90℃
TH-I (180, 300, 408L)
  • 30 ~ 80% RH at 10℃
  • 20 ~ 90% RH at 20℃
  • 20 ~ 98% RH at 25 ~ 80℃
  • 20 ~ 80% RH at 90℃

Управление
  • Микропроцессорное ПИД-управление
  • Автонастройка / Калибровка
  • Разрешение индикации и установок: температура - 0.01°C, влажность - 0.1%
  • Оптимизированная CPU система логического контроля - Оптимальный контроль температуры и влажности с учетом экономии энергопотребления.
  • Цветной сенсорный ЖК экран - 5.7" с интерактивной системой ввода данных с клавиатуры
    • Температура и влажность: установки таймера и рабочих условий
    • Отображение в графической форме температуры, влажности и других рабочих параметров. Запись предшествующих операций
    • Легкая работа со параметрами: точка установки (SP), величина пропорции (PV) через цветной ЖК контроллер
Программирование
Описание Серии TH-G, TH- I, TH-GU
Количество запоминаемых программ 120
Количество повторов 999
Макс. кол-во сегментов в программе 100
Макс. кол-во сегментов во всех программах  1200
Программируемое время на сегмент  0 - 99ч 59мин
  • Компьютерный интерфейс
    • Возможность сохранения всех данных в Excel
    • Поставка программного обеспечения
    • Хранение программной информации, возврат к установленным ранее параметрам.
    • Порт RS-232 в стандартной комплектации
    • Опциональный порт RS-485 позволяет к одному ПК подключить до 9 климатических камер
Безопасность
  • Защита от утечек электричества
  • Защита от перепадов напряжения
  • Защита от перегрева / переохлаждения
  • Отключение после сигнала перегрева
  • Сигнал отсутствия воды (только TH-G/ TH-GU/ TH-I)
  • Сигнал открытия двери Улучшенный замок двери

Модель
TH-G-180
TH-G-300
TH-G-408
TH-G-800
TH-G-1000
TH-G 1500
Объем камеры, Л
180
300
408
800
1000
 1500
Система контроля
система BDBC2 - Сбалансированный контроль влажности и охлаждения
Контроллер
Программируемый, сенсорный контроллер (5.7" монитор)
Температура Диапазон, °C
 от -35 до 150 - без влажности
* программно контролируемый диапазон: от -30 до 140, при темп. окр. ср. 18... 30 °С и отн. вл. до 85%
Флуктуация
(±C)
при 55°С / 60% отн.вл.
0.1
0.2
0.2
0.3
0.3
 0.3
Вариация
(±°С)
при 55°C / 60% отн. вл.
0.6
0.5
0.5

0.5

0.5
 0.5
Время нагрев без влажн., мин.
50, от -35°C до 120°C
60, от -35°C до 120°C
охлажд. без влажн., мин. 60, от 20°C до - 35°C 85, от 20°C до - 35°C
Влажность Диапазон, % отн. вл.
40 - 85% при 15°C
50 - 90% при 20°C
25 - 98% при 25... 80°C
45 - 95% при 30... 80°С
25 - 80% при 90°C
40 - 80% при 30... 95°C
Флуктуация
(±% отн. вл.)
при 60% отн. вл./ 55°C
0.3
0.4
0.3
0.5
0.6
1
Вариация
(±% отн. вл.)
при 60% отн. вл./ 55°С
3.0 3.5
Охлаждение Система
Механическая одноуровневая система охлаждения (конденсер с воздушным охлаждением)
Механическая двухступенчатая система охлаждения (конденсер с воздушным охлаждением)
Агент
R-404A
R-404A (1 ступень), R-23 (2 ступень)
Мощн., Вт
1500
4250
6000
Кулер
кулер с пластинами
Нагре-ватель Материал
нагревательный элемент с хромовоникелевым покрытием
Осушение, Вт
2000
3000
5000
Увлаж-нение, Вт
1500
2000
3500
Сенсор Темп.
Pt 100
Влаж.
Электронный сенсор
Материал Внутри
Нерж. сталь #304
Снаружи
Нерж. сталь #304
Изоляция
Полиуретан 100мм (3.94”)
Дверь
Стекловолокно
Воздушный поток
вентилятор (90Вт)
4 центробежных вентилятора (4 X 90Вт)
Резер-вуар для воды Объем
15 Л - картриджный тип
Система прямого водоснабжения
Качество воды
pH 6.2... 7.2 / проводимость 20?/см и ниже
Размеры
(Ш*Г*В)
Внутр., мм
500*630*600
600*630*800
600*850*800
1000*800*1000
1000*1000
*1000
1000*1000*1500
Внешние, мм
1025*1035
*1530
1120*1070
*1730
1120*1240
*1730
1570*1245
*2060
1570*1445
*2060
1570*2045*2060
Окно, мм
200*300
270*330
Вес нетто, кг
310 ±10
375 ±10
400 ±10
610 ±10 670 ±10 750 ±10
Кабельный порт
стандартно 1, диам. 50 мм
опционально макс. 2 порта, диам. 50 или 80 мм
Интрфейсы Страндартно: RS-232. Опццццционально RS-485.
Электропитание (230В)
50 Гц/1 ф./ 23.0A
50 Гц/ 3 ф./ 22.5A
50 Гц/ 3 ф./ 37.7A
Кат. №
AAH80012K
AAH80022K
AAH80032K
AAH80042K
AAH8002K
AAH80072K
Электропитание (380В) 50 Гц/3 ф./ 7,7A 50 Гц/3 ф./ 13A 50 Гц/3 ф./ 20.6A
Кат. № AAH80018K AAH80028K AAH80038K AAH80048K AAH80058K AAH80078K

Модель
TH-I-180
TH-I-300
TH-I-408
Объем камеры, л
180
300
408
Система контроля
система BDBC2 - Сбалансированный контроль влажности и охлаждения
Контроллер
Программируемый, сенсорный контроллер (5.7" монитор)
Температура Диапазон,°С
-35... 150 - без влажности
* программно контролируемый диапазон: -30... 140, при темп. окр. ср. 18... 30 °С и отн. вл. до 85%
Флуктуация (±°C)
при 55°C / 60% отн. вл.
0.1
0.2
0.2
Вариация(±°C)
при 55°С / 60% отн. вл.
0.6
0.5
0.5
Время Нагрев без влажности, мин.
50, от -35°С до 120°С
Охлаждение без влажности, мин
60, от 20°C до -35°C
Влажность

Диапазон, % отн. вл.

30 - 80 при 10°C
20 - 98 при 20°C... 80°C
20 - 80 при 90°C
Флуктуация (±%RH) при 60%RH / 55С
0.3
0.4
0.3

Вариация (±%RH) при 60%RH / 55C

3
3
3
Охлаждение Система
Механическая система одноуровневая (воздушно-охлаждемый конденсер)
Хладагент
R-404A
Мощность, Вт
1500
Кулер
Пластинчатый кулер
Нагреватель Материал
Ni-Cr Wire Heater / SUS sheath Heater
Осушение (Вт)
2000
Увлажнение (Вт)
1500
Сенсор Температура
Pt 100
Влажность
Электронный сенсор
Материал Внутри
нерж. сталь #304
Снаружи
нерж.сталь #304
Изоляция
полиуретан 100 мм
Дверь
Стекловолокно
Воздушный поток
вентилятор 90Вт
Резервуар для воды Вместимость
15 л - картриджный тип
Качество воды
pH 6.2... 7.2 / проводимость 20мкS/см и ниже
Размеры (Ш*Г*В) Внутренние, мм
500*630*600
600*630*800
600*850*800
Внешние, мм
1025*1035*1530
1120*1070*1730
1120*1240*1730
Окно, мм
200*330
Вес, нетто, кг
310 ±10
375 ±10
400 ±10
Кабельный порт
Стандартно 1 порт, диам. 50 мм
Опционально макс. 2 порта, диам. 50 или 80 мм
Электропитание (230В)
50Гц / 1фаза / 13.3 A
Кат. №
AAH80112K
AAH80122K
AAH80132K
Электропитание (380В) 50Гц / 3фазы / 7.7 A
Кат. № AAH80118K AAH80128K AAH80138K

Модель
TH-GU-300
Объем камеры, Л 300
Система контроля система BDBC2 - Сбалансированный контроль влажности и охлаждения
Контроллер Программируемый, сенсорный контроллер (5.7" цветной монитор)
Температура Диапазон, °C

-60... 150 - без влажности
 * Программно контролируемый диапазон: -55... 140°С, при темп. окр. ср. 18... 30 °С и отн. вл. до 85%

Флуктуация (±°C)
при 40°C / 60%RH
0.3
Вариация (±°C)
при 40°C / 60%RH
0.5
Время Нагрев без влажности, мин. 60, от -60°C до 120°C
Охлаждение без влажности, мин. 65, от 20°C до -60°C, 1 точка контроля *
Влажность Диапазон,%RH 40... 85, при 15°C
25... 98, при 25... 80°С
25... 80, при 90°С
Флуктуация (±%RH) 3
Вариация (±%RH) 3
Охлаждение Система Механическая двухуровневая система охлаждения (воздушно охлаждаемый холодильник)
Хладагент R-404A / R-23
Мощность, Вт 3000
Кулер Пластинчатый кулер

Нагреватель

Материал нагревательный элемент с хромовоникелевым покрытием
Осушение, Вт 2000
Увлажнение, Вт 1500
Сенсор Температура Pt 100
Влажность Электронный сенсор
Материал Внутри нерж. сталь #304
Снаружи нерж. сталь #304
Изоляция полиуретан 100 мм
Дверь стекловолокно
Воздушный поток вентилятор (90Вт)
Резервуар для воды Объем 15 Л - картриджный тип
Качество воды pH 6.2... 7.2 / проводимость 20мкS/см и ниже
Размеры (Ш*Г*В) Внутренние, мм 600*630*800
Внешние,мм 1120*1070*1730
Окно, мм 200*330
Вес нетто, кг 395 ±10
Кабельный порт Стандартно 1 порт, диам. 50мм; опционально, макс. 2 порта диам. 50 или 80мм
Электропитание (230В) 50Гц / 1ф / 29.0A
Кат. №. AAH80332K
Электропитание (380В) 50Гц / 1ф / 7.7A
Кат. № AAH80328K

АКСЕССУАРЫ И ОПЦИИ

thtcg-viewing-window-inc.gif Смотровое окно
Смотровые окно в дверь из двойного закаленного стекла устанавливаются только на климатические камеры напольного типа (TH/ TC серия и модель TH-CR-270).
 thtcg-vieving-window-opt.gif Внутренняя дверь
Внутренняя дверь из закаленного стекла устанавливается внутри климатической камеры. Устанавливается на моделях климатических камер напольного типа (TH-G, I -180, 300, 408L/ TC-180, 300, 408L и модели TH-CR-270). Все настольные камеры оснащены одной стеклянной дверью.
 thtcg-temp-humid-recorder.gif Цифровой рекордер температуры и влажности
  • Диапазон : от -60 до +150 ℃/ от 0 до 100% отн. вл.
  • Ширина бумаги: 100 мм
  • Портативный
  • 6 точек (температура: 5 точек, влажность: 1 точка)
  • Цифровой дисплей
  • Два вида питания (100 В и 240 В)
 thtcg-access-port.gif Порт доступа
Сквозное отверстие 50 или 80 мм диаметром. Отверстия позволяют протягивать кабель внутрь климатической камеры для установки сенсоров. Максимальное число портов - 2 (диаметр 50 или 80 мм) устанавливаются опционально. Порты оснащены прорезиненной защитной крышкой. Стандартный 50 мм порт установлен с левой стороны камеры.
 thcr-water-supply-(1).gif Система подпитки водой
Система подпитки водой необходима для увлажнителя камеры. Необходимо использовать очищенную воду.
  • Для удобства эксплуатации климатической камеры используются сменные картриджи
  • Для удобства пользованием системой подпитки водой, картриджи меняются с лицевой стороны камеры
  • Для контроля уровня воды на лицевой стороны картриджа есть индикатор уровня воды
Полки
Проволочные и перфорированные полки сделаны из нержавеющей стали. Стандартная комплектация климаических камер имеет определенное количество полок, но в случае необходимости количество полов можно увеличить (см таблицу).
thtcg-warning-signal-light.gif Световая сигнализация
Световой сигнализатор оповещения ставится на переднюю панель климатической камеры.

Перечень аксессуаров для климатических камер

Кат. № Наименование Модели
TH-G TH-I TH-TG TH-ICH TH-CR
AAA8T500 Регистратор (6 точек)
AAA8T505 Регистратор (Цифровой, 6 каналов)
AAA8T541 Интерфейсный конвертор с кабелем 5 м
AAA8T542 Интерфейсный кабель 5 м
AAA80550 Световой сигнализатор
AAA81552 Внутренняя стеклянная дверь для камер TH-G / TH-I-180 - - -
AAA81551 Внутренняя стеклянная дверь для камер TH-G /TH I / TH-GU-300, 408 - - -
AAA81550 Внутренняя стеклянная дверь для камер TH-G/TH-I-800, 1000 - - -
AAA81553 Внутренняя стеклянная дверь для камер TH-TG-180 - - - -
AAA81554 Внутренняя стеклянная дверь для камер TH-TG-300, 408 - - - -
AAA81555 Внутренняя стеклянная дверь для камер TH-TG-800, 1000 - - - -
AAA80671 Смотровое окно для камер TH-TG-180 - - - -
AAA80672 Смотровое окно для камер TH-TG-300, 408 - - - -
AAA80673 Смотровое окно для камер TH-TG-800, 1000, 1500 - - - -
EDA8212 Проволочная полка для TH - G / TH-I - 180 - - -
EDA8213 Проволочная полка для TH - G/ TH-I /TH-GU - 300  - - -
EDA8214 Проволочная полка для TH - G / TH-I - 408  - - -
EDA8215 Проволочная полка для TH - G - 800 - - - -
EDA8216 Проволочная полка для TH - G - 1000, 1500 - - - -
RTD1195 Проволочная полка для TH-TG-180 - - - -
RTD1196 Проволочная полка для TH-TG / ICH-300 - - -
RTD1197 Проволочная полка для TH-TG-408 - - - -
RTD1198 Проволочная полка для TH-TG / ICH-800 - - -
RTD1199 Проволочная полка для TH-TG-1000, 1500 - - - -
STT1040 Проволочная полка для TH-CR-270  - - - -
AAA80602-1 Перфорировнная полка для TH - G / TH-I - 180  - - -
AAA80602-2 Перфорировнная полка для TH - G/ TH-I / TH-GU - 300  - - -
AAA80602-3 Перфорировнная полка для TH - G / TH-I - 408  - - -
AAA80602-4 Перфорировнная полка для TH - G - 800  - - - -
AAA80602-5 Перфорировнная полка для TH - G - 1000 , 1500 - - - -
AAA80604-1 Перфорировнная полка для TH-TG-180 - - - -
AAA80604-2 Перфорировнная полка для TH-TG / ICH-300 - - -
AAA80604-3 Перфорировнная полка для TH-TG-408 - - - -
AAA80604-4 Перфорировнная полка для TH-TG / ICH-800 - - -
AAA80604-5 Перфорировнная полка для TH-TG-1000 / 1500 - - - -
AAA80630-1 Перфорировнная полка для TH-CR-270  - - - -
AAA8T610 Порт для кабеля Ø 50 мм
AAA8T611 Порт для кабеля Ø 80 мм
AAA8T621 Очиститель воды
AAA80622 Картридж для воды
RTD0794 Сенсор влажности
CFA1185 Сенсор температуры (RTD type)
RTD1190 Флуоресцентная лампа (Холодный белый свет) для TH-ICH-300 - - - -
RTD1191 Флуоресцентная лампа (Холодный белый свет) для  TH-ICH-800 - - - -
RTD1188 UVA лампа для TH-ICH-300 - - - -
RTD1189 UVA лампа для TH-ICH-800 - - - -
AAA80680 THE-680 УФ сенсор TH-ICH - - - -
AAA80681 THE-681 Сенсор освещенности для TH-ICH - - - -
EDA9175 ULPA фильтр (опция) - - - -
EDA9184 HEPA фильтр (1шт входит в комплект) - - - -
AAA80661 Запирающее устройство для двери - - -
AAA80620 Система прямого водоснабжения

Полки для климатических камер

Модели Описание
Включено Максимально Расстояние между полками Размеры (ШхД)
TH / I - 180 2 9 40 мм 463×518 мм
TH / I - 300 2 10 40 мм 518×558 мм
TH / I - 408 2 10 40 мм) 560×740 мм
TH / I - 800 2 14 40 мм 750×960 мм
TH / I - 1000, 1500 2 14 40 мм 950×960 мм
TH-TG-180 2 7 60 мм 458×608 мм
TH-TG / ICH-300 2 8 60 мм 708×608 мм
TH-TG-408 2 8 60 мм 708×808 мм
TH-TG / ICH-800 2 17 60 мм 708×718 мм
TH-TG-1000, 1500 2 17 60 мм 1008×708 мм
TH-CR-270 2 10 40 мм 640×558 мм
