Фотоплоттер FILMSTAR (Bungard)

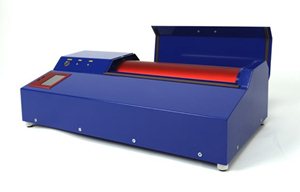

filmstar.jpg FILMSTAR - Малогабаритный растровый фотоплоттер разработан для пользователей, которым необходимо быстро, качественно и недорого изготовить пленочные иллюстрации. Кроме файлов в формате Gerber (как в стандартном так и в расширенном), фотоплоттер FilmStar работает с данными в формате TIFF, созданными системой проектирования Eagle (tm) (R) и с BMP-файлами высокого разрешения, которые вы можете экспортировать из широко известных программ, скажем Corel Draw (tm) (R) или им подобным. Несмотря на малые габаритные размеры и небольшую скорость вывода, фотоплоттер Filmstar позволяет получить очень качественные результаты.

Пленка фиксируется на вращающемся барабане. Каретка с лазерным диодом перемещается по шариковинтовой паре, привод которой осуществляется шаговым двигателем. Вращение барабана также осуществляет шаговый двигатель. Данные для вывода фотоплоттер получает с персонального компьютера. Программное обеспечение, обеспечивающее работу фотоплоттера, включено в поставку. Программное обеспечение позволяет конвертировать и редактировать D-коды, контролировать расположение пленки, работать с обратным и зеркальным изображением, предварительно просматривать не экране ожидаемый результат, выводить на экран изображение для печати и. др.
  • Максимальный размер пленки: 400 мм x 320 мм
  • Максимальная площадь вывода: 380 x 300 мм
  • Разрешение: 1024 x 3000 dpi, 1355 x 3000 dpi, 2032 x 3000 dpi, 4064 x 3000 dpi
  • Скорость вывода: 10 мм / мин при разрешении 1024 dpi
  • Источник освещения: Лазерный диод 670 нм (красный)
  • Форматы данных: Gerber (RS 274D, RS 274 X), TIFF (система проектирования Eagle), BMP-файлы с высоким разрешением
  • Программное обеспечение фотоплоттера поставляется на CD
  • Программа просмотра файлов Gerber, автоматический растровый конвертор для всех известных CAD систем
  • Редактирование D-кодов, предварительный просмотр на выходе и печать
  • Интерактивность, абсолютное или относительное позиционирование изображений
  • Вывод реверсивного (негативного) и зеркального изображений
  • Требования к персональному компьютеру: Pentium с Windows 95-98, 5O MB свободного места на жестком диске
  • Размеры (Д x Ш x В): 700 x 350 x 200 мм
