Установка металлизации COMPACTA L 40 ABC 2 CU для производства печатных плат (Bungard)

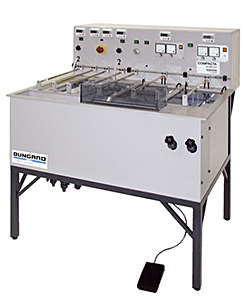

 compakta-l40-2cu.jpg COMPACTA L 40 ABC 2 Cu - Профессиональная установка для металлизации отверстий при лабораторном производстве прототипов печатных плат. Обозначения L 40 ABC 2 Cu в названии установки означает, что максимальный размер печатной платы, подходящий для этой модели 300 x 400 мм. Опционально возможны как большие так и меньшие размеры. Установка удовлетворяет всем требованиям, предъявляемым для установок подобного типа. Система очистки включает встроенный промывочный отсек. Установка L 40 ABC 2xCu оптимизирована для использования с, поставляемыми нами химикатами.

Последовательность процессов:

  • Очистка
  • Предактивация
  • Катализ
  • Удаление солей
  • Химическое меднение

Установка снабжена:

  • 5 ёмкостями для обработки
  • 2 ванны меднения
  • 1 трехкаскадная промывка с регулировкой потока
  • 1 ванна струйной промывки с магнитным клапаном, педалью-выключателем и регулировкой потока

Установка имеет: 2 стабилизатора по 6 В / 40 A каждый, с раздельной регулировкой и отображением тока и напряжения. Остаточные колебания < 0.1 % DC

Управление ванной:

  • Два магнитных нагревателя PTFE/PFA, управление аналоговыми устройствами, 6 полностью цифровых таймеров.
  • Нагнетание воздуха в ванну меднения.
  • Перемещение платы обеспечивается двигателем постоянного тока с регулируемой скоростью.
Размеры отсеков обработка меднение
Длина: 500 мм 500 мм
Ширина: 100 мм 300 мм
Глубина: 450 мм 450 мм
Вместимость: 20 л 60 л

Размер (Д x Ш x В): 120 см x 118 см x 139 см
Рабочий уровень: 95 см
Вес: 130 кг
Нагреватели: 2 x 400 Вт
Стабилизаторы: 2 x 6 В, 80 A
Электропитание: 240 В~, 50 Гц, 2.5 кВт
