SPINAMATIC - Установка сверления 2-х отверстий и пневматического штифтования пакетов заготовок печатных плат (VF S.r.l.)

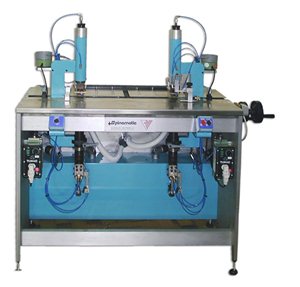

spinamatic.jpg SPINAMATIC - установка нового поколения для сверления 2-х установочных отверстий и штифтования пакета печатных плат для последующей установки на сверлильно-фрезерные станки. Установка снабжена двумя вибробункерами для автоматической подачи штифтов в рабочую зону. Стандартно регулировка положения кареток шпинделей и заднего упора производится с помощью микрометрических винтов с цифровым отображением положения. Опционально установка может быть оснащена автоматизированной системой позиционирования кареток шпинделей и заднего упора по осям. Система включает в себя PLC и приводы перемещения шпинделей и упора. Типоразмер заготовки задается с помощью цифровой клавиатуры.
Особенности:
  • Два вибробункера для автоматической подачи штифтов в рабочую зону.
  • Регулировка положения кареток шпинделей и заднего упора производится с помощью автоматизированной системы.
  • Система включает в себя PLC контроллер и приводы перемещения шпинделей и упора.
  • Типоразмер заготовки задается с помощью цифровой клавиатуры.
  • Автоматический цикл сверления / штифтования;
  • Автоматическая регулировка расстояния между просверливаемыми отверстиями;
  • Пневматическая регулировка подачи шпинделя;
  • Приспособление для штифтовки в просверленные отверстия (для МПП);
  • Удобный доступ для чистки и обслуживания;
  • Устройство очистки стола и заготовок.
Рабочее поле 700*700 мм
Минимальный размер заготовки 150*120 мм
Максимальный размер заготовки 720*600 мм
Твердосплавное сверло 4*55 мм
Диаметр штифта Стандартно 4 мм (возможны др. диаметры)
Длина штифта мин. 16 мм, макс. 20 мм
Максимальное расстояние от края заготовки до штифта 50 мм
Напряжение электропитания 220 В / 100 Вт
Сжатый воздух 6 бар
Расход воздуха 250 - 350 л/мин
Габариты (Д х Ш х В) 1350*550*1400 мм
Масса 240 кг
