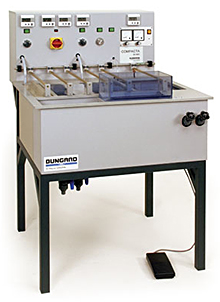

Установка металлизации COMPACTA L 30 ABC для производства печатных плат (Bungard)
 |
COMPACTA L 30 ABC - Профессиональная установка металлизации отверстий для лабораторного производства прототипов печатных плат размерами до 210 x 300 мм. Система очистки включает встроенный промывочный отсек. Установка металлизации не требует обслуживания, легкая в применении. Характерная особенность установки металлизации этого типа в том, что она экономит рабочее пространство при низкой стоимости. Установка Compacta L 30 применима для процесса Dexter 3 D (также известного как химическая система ABC).
Последовательность процессов при меднении ABC-растворами (тентинг процесс):
- Очистка
- Кондиционирование
- Предактивация
- Катализ
- Удаление солей
- Осаждение меди
|
Установка снабжена:
- 5 ёмкостями для обработки, 2 емкости с нагревателями
- 1 ванна для меднения
- 1 трех-каскадная промывка с регулировкой потока
- 1 ванна струйной промывки с магнитным клапаном, педалью-выключателем и регулировкой потока
- 1 резервная ванна (напр. для химического лужения)
Установка имеет стабилизатор тока для управления процессом меднения 6 В / 40 A, с раздельной регулировкой и отображением силы тока и напряжения. Остаточные колебания < 0.1 % DC
Управление ванной:
- Два магнитных нагревателя PTFE/PFA
- Управление аналоговыми устройствами
- Цифровые таймеры с функциями обратного отсчета, автоматическим сбросом параметров и звуковым сигналом
- Нагнетание воздуха в ванну меднения
- Перемещение платы обеспечивается двигателем постоянного тока с регулируемой скоростью
| Размеры отсеков |
обработка
|
меднение
|
| Длина: |
400 мм
|
400 мм
|
| Ширина: |
100 мм
|
275 мм
|
| Глубина: |
300 мм
|
300 мм
|
| Вместимость: |
10 л
|
30 л
|
| |
|
|
| Размер (Ш x Г x В): |
88 см x 100 см x 135 см
|
| Рабочий уровень: |
95 см
|
| Вес: |
около 80 кг
|
| Нагреватели: |
2 x 400 Вт
|
| Стабилизатор: |
1 x 6 В, 40 A
|
| Электропитание: |
220 В, 50 Гц, 6.3 A
|
